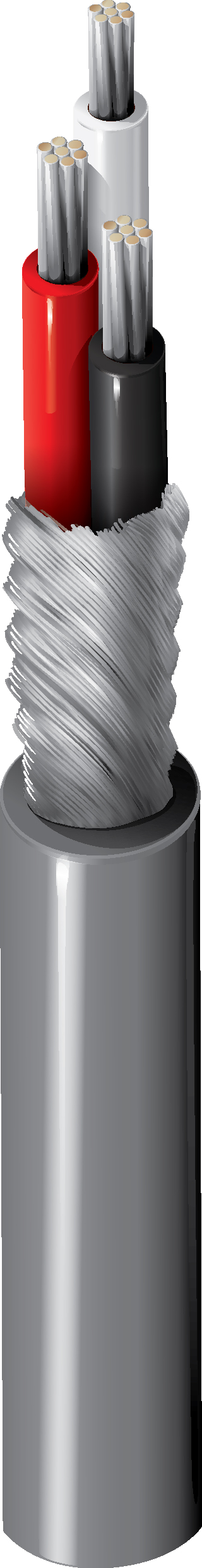

Produktnummer: 8791

Elektronisch, 3 C #18 Str TC, PVC Ins, OA TC Srv, PVC Jkt

Elektronisch, 3 Leiter 18AWG (7x26) verzinntes Kupfer, PVC-Isolierung, Gesamtschirmung aus verzinntem Kupfer, PVC-Außenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8791
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 18 AWG 7x26 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.090 in (2.3 mm) Black, Red, White

Äußere Abschirmung

Shield Type Material Coverage
Spiral Serve / Screen Tinned Copper (TC) 80%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.028 in (0.71 mm) 0.260 in (6.60 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,260 Zoll (6,60 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 7.06 Ohm/1000ft 47 pF/ft (150 pF/m) 84 pF/ft (280 pF/m) 8 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

8,5 Ohm/1000 Fuß (28 Ohm/km)

Speisung

Voltage Rating
450 V

Temperatur

Operating
-30°C to +75°C

Biegeradius

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

Maximale Zugspannung

85 lbs (39 kg)

Gewicht Kabelgebinde

42 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.505 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.505 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8791 060500 Chrom Rolle 500 ft 612825216490 C
8791 0601000 Chrom Rolle 1.000 ft 612825216483 C
8791 060U1000 Chrom UnReel 1.000 ft 612825216476
8791 0605000 Chrom Rolle 5.000 ft 612825216506 C Z
