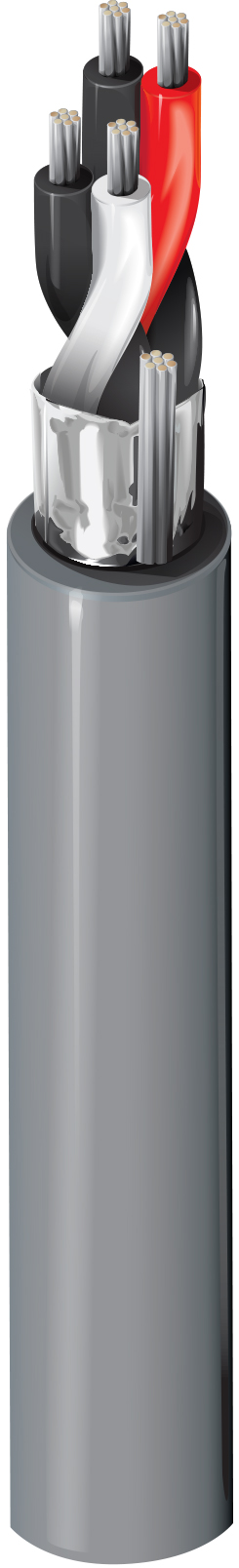

Computer-EIA-RS-232/422-Kabel, 2-paarig, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, FEP-Schaum-Isolierung, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, Fluorocopolymer-Ummantelung, Plenum-zertifiziert

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Umgebungen mit extrem hohen Temperaturen; RS-232-Anwendungen mit erweiterter Distanz; RS-422-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Line-Ebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	0.015 in (0.38 mm)	White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVDF - Polyvinylidene Fluoride	0.014 in (0.36 mm)	0.203 in (5.16 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,203 Zoll (5,16 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	13 pF/ft (43 pF/m)	23.3 pF/ft (76.4 pF/m)	100 Ohm	1.3 ns/ft	0.21 µH/ft (0.69 µH/m)	78%	1.76 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	15,5 Ohm/1000 Fuß (50,9 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nom. Insertion Loss (Attenuation) [dB/100m]
22.5

Speisung

UL Voltage Rating
300 V (CMP)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
150°C	-20°C to +150°C

Maximale Zugspannung	28 lbs (13 kg)
Gewicht Kabelgebinde	20 lbs/1000ft (30 kg/km)

Standards und Compliance

Entflammbarkeit/Brandverhalten	NFPA 262 Plenum Flammentest (UL910), IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
