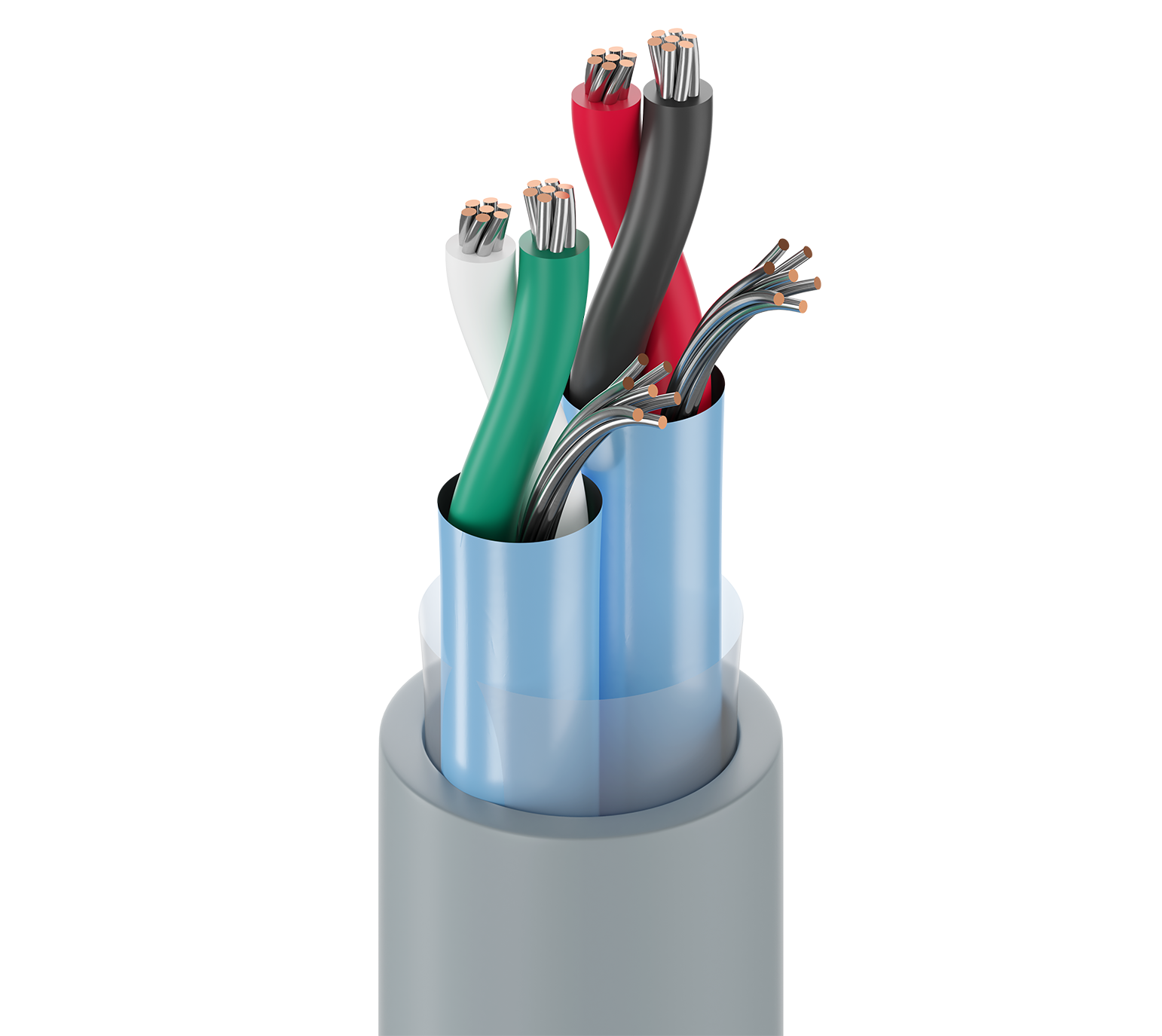

Audio-, Steuerungs- & Instrumentenkabel, 2 Paar, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, halbstarre PVC-Isolierung, einzeln geschirmte Paare mit Beldfoil® (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, durchgehende PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	20 AWG	7x28	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.011 in (0.28 mm)	0.058 in (1.5 mm)	Red & Black, Green & White

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Äußere Ummantelung

Separator	Material	Nom. Thickness	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.041 in (1.0 mm)	0.300 in (7.62 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,300 Zoll (7,62 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
Pair(s)	11.3 Ohm/1000ft	11.54 Ohm/1000ft (37.86 Ohm/km)	55 pF/ft (180 pF/m)	95 pF/ft (310 pF/m)	0.17 µH/ft (0.56 µH/m)	3.8 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.0 in (76 mm)

Maximale Zugspannung	60 lbs (27 kg)
Gewicht Kabelgebinde	49 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685 FT4, FT4
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMG
AWM-Compliance	AWM 2464
CEC/C(UL)-Compliance	CMG
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.549 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.549 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC/EAN	Fußnote
9402.00305	Chrom	Rolle	305 m	8719605020512
9402. K0305	Chrom	Rolle	305 m	8719605020529
9402 060U500	Chrom	UnReel	500 ft	612825239987
9402 0601000	Chrom	Rolle	1.000 ft	612825239994	C
9402 0605000	Chrom	Rolle	5.000 ft	612825240006
