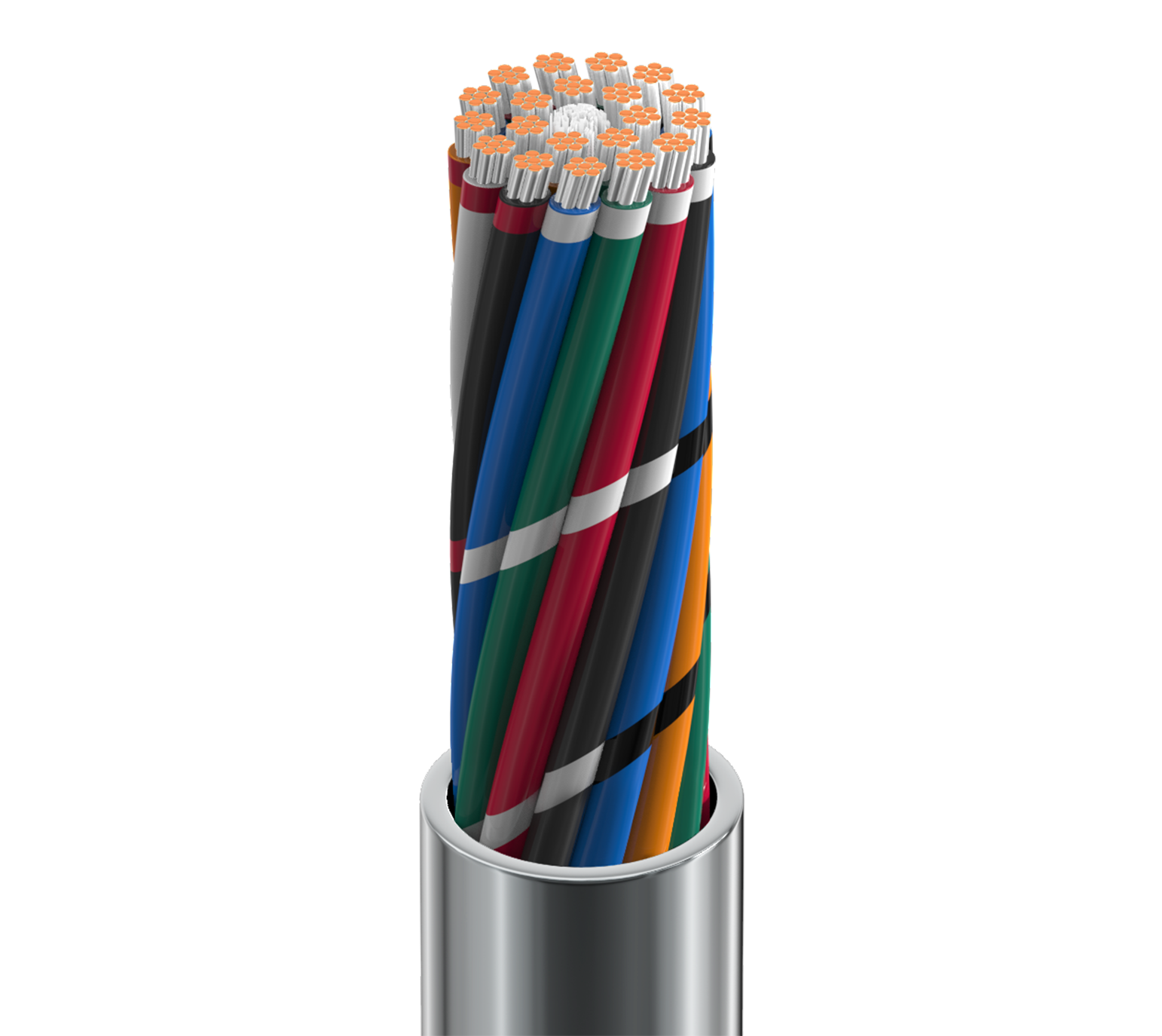

Produktnummer: 9431

Elektronik, 20 C #22 Str TC, PVC-Isolierung, PVC-Ummantelung, CMG

Elektronik, 20 Leiter 22AWG (7x30) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9431
  • 9431
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 20 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe, Red/White Stripe, Green/White Stripe, Blue/White Stripe, Black/Red Stripe, White/Red Stripe, Orange/Red Stripe, Blue/Red Stripe, Red/Green Stripe

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.040 in (1.0 mm) 0.345 in (8.76 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,345 Zoll (8,76 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 15.6 Ohm/1000ft 34 pF/ft (110 pF/m) 0.17 µH/ft (0.56 µH/m) 1.5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMG), 150 V (UL AWM 2576)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
3.5 in (89 mm) 3.5 in (89 mm)

Maximale Zugspannung

182 lbs (82.6 kg)

Gewicht Kabelgebinde

82 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2576

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.450 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.450 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9431 060100 Chrom 612825245360
9431 0601000 Chrom 612825245377 C
9431 060500 Chrom 612825245384 C
9431 0605000 Chrom 612825245391 C
