Artikelnummer: 9443MN

SpaceMaker™, 3 C #20 Str TC (verzinntes Kupfer), PO-Isolierung, PVC-Ummantelung, AWM 2937

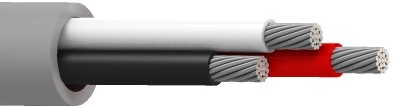

SpaceMaker™, 3 Leiter 20AWG (26x34) verzinntes Kupfer, PO-Isolierung, äußere Ummantelung aus PVC, AWM 2937

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
9443MN
  • 9443MN
1 von 1

Technische Daten

Einen Fehler melden

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 3 20 AWG 26x34 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PP – Polypropylen 0,010 Zoll (0,25 mm) 0,057 Zoll mm Schwarz, Weiß, Rot

Äußere Abschirmung

Material
Keine Abschirmung

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,016 Zoll (0,41 mm) 0,155 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,155 Zoll

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Impedanzeigenschaft
10,4 Ohm/1000 Fuß 15,7 pF/ft (51,5 pF/m) 47 Ohm

Speisung

UL-Nennspannung
300 V

Temperatur

UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation Biegen Min.
0,620 Zoll (15,7 mm) 0,620 Zoll 1,550 Zoll (39,37 mm)

Maximale Zugspannung

39 lbs (18 kg)

Gewicht Kabelgebinde

26 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

FT2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.364 Revisionsdatum: 05.05.2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.364 Revisionsdatum: 05.05.2023

Artikelnummer

Artikelnr. Farbe UPC
9443MN 006100 Blau, hell 612825392279
9443MN 0061000 Blau, hell 612825392361
9443MN 008100 Grau 612825392286
9443MN 0081000 Grau 612825392378
9443MN 004100 Gelb 612825392262
9443MN 0041000 Gelb 612825392347
