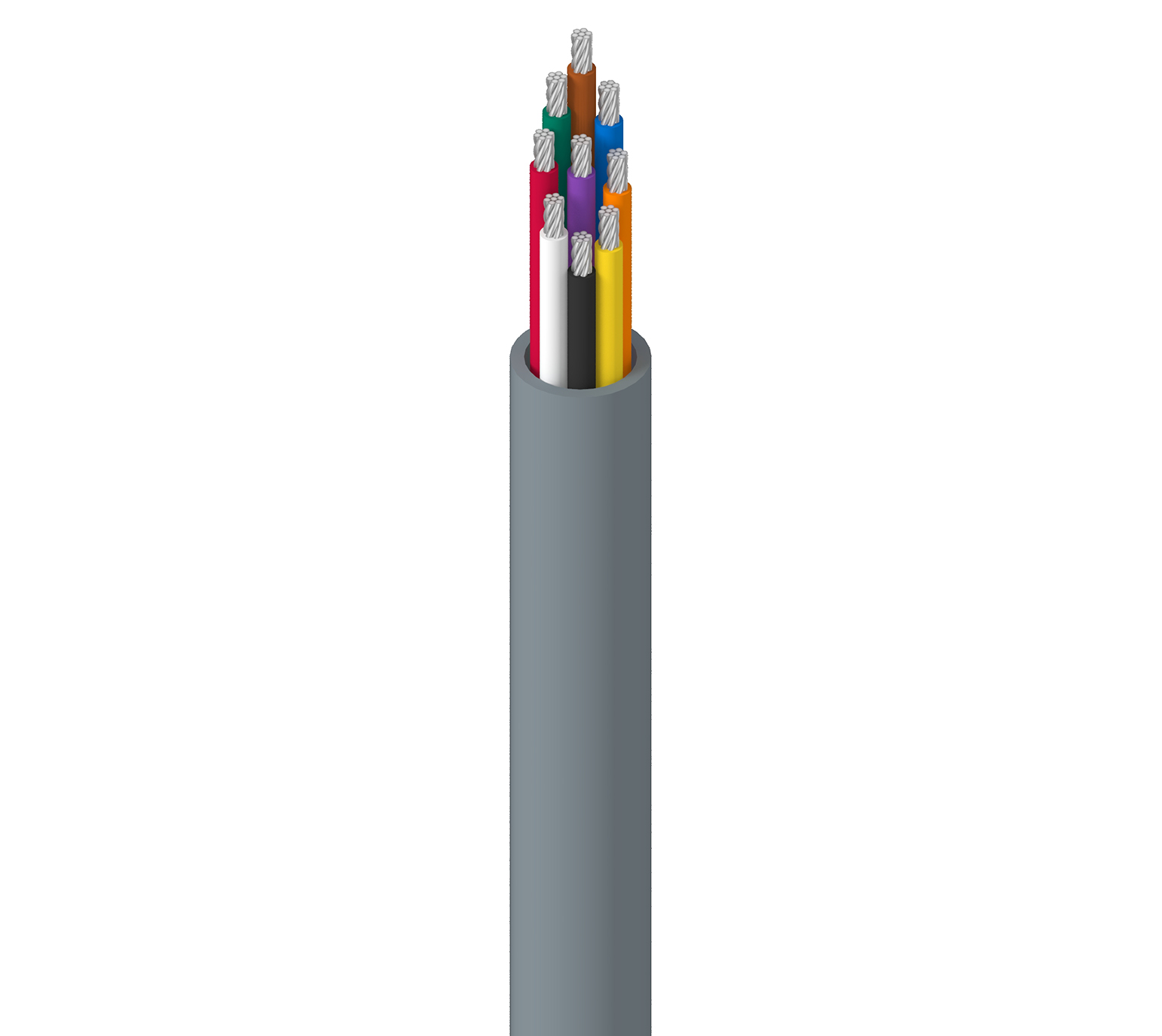

Produktnummer: 9455

Elektronik, 9 C #20 Str TC, PVC-Isolierung, PVC-Ummantelung, CMG

Elektronisch, 9 Leiter 20AWG (7x28) verzinntes Kupfer, PVC-Isolierung, PVC-Außenmantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9455
  • 9455
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 9 20 AWG 7x28 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.065 in (1.7 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.317 in (8.05 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,317 Zoll (8,05 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 10.7 Ohm/1000ft 27 pF/ft (89 pF/m) 2.8 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
3.2 in (81 mm) 3.2 in (81 mm)

Maximale Zugspannung

113 lbs (51.3 kg)

Gewicht Kabelgebinde

60 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.510 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9455 060100 Chrom 612825253211
9455 0601000 Chrom 612825253228 C
9455 060500 Chrom 612825253235 C
9455 0605000 Chrom 612825253242 C
