Artikelnummer: 9537
RS232, Nr. 24-7c, SR-PVC, O/A Folie, PVC-Ummantelung, CMG

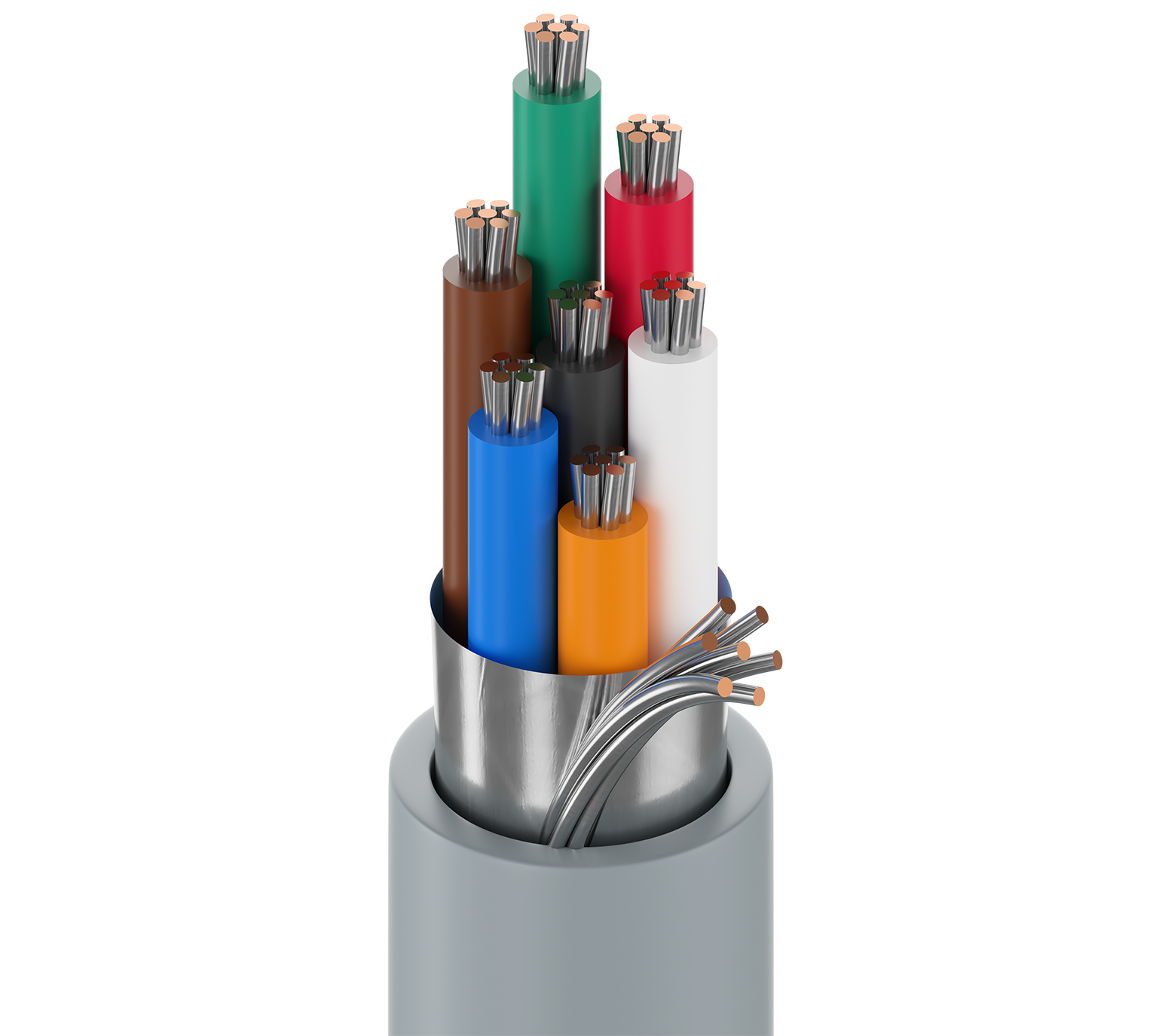

EIA RS-232-Computerkabel, 24 AWG verseilt (7x32) mit verzinnten Kupferleitern, halbsteife PVC-Isolierung, durchgehende Beldfoil® Abschirmung (100 % Abdeckung), 24 AWG verseilter Erdungsdraht aus verzinntem Kupfer, PVC-Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | RS-232 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 7 | 24 AWG | 7x32 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Leiter | SR-PVC – Polyvinylchlorid (halbsteif) | 0,011 Zoll (0,28 mm) | 0,044 Zoll (1,1 mm) | Schwarz, Weiß, Rot, Grün, Braun, Blau, Orange |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung | Beidrahttyp |
|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % | 24 AWG (7 x 32) TC (verzinntes Kupfer) |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,032 Zoll (0,81 mm) | 0,209 Zoll (5,31 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,209 Zoll (5,31 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Max. Bemessungsstrom |
|---|---|---|---|---|
| Leiter | 25 Ohm/1000 Fuß | 33 pF/Fuß (110 pF/m) | 65 pF/Fuß (210 pF/m) | 1,5 Amp pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMG), 300 V (UL AWM 2464) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 60 °C (UL CMG); 80 °C (UL AWM 2464) | -30 °C bis +80 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 2,5 Zoll (64 mm) | 2,5 Zoll (64 mm) |
|
Maximale Zugspannung |
44 lbs (20 kg) |
|---|---|
|
Gewicht Kabelgebinde |
28 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenraum (nicht Riser oder Plenum), Innenraum |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
UL 1685 FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMG |
|
AWM-Compliance |
AWM 2464 |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.524 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.524 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 9537 060100 | Chrom | Rolle | 100 ft | 612825255284 | C |
| 9537 060500 | Chrom | Rolle | 500 ft | 612825255307 | C |
| 9537 060U500 | Chrom | UnReel | 500 ft | 612825255277 | |
| 9537 0601000 | Chrom | Rolle | 1.000 ft | 612825255291 | C |
