Produktnummer: 9579

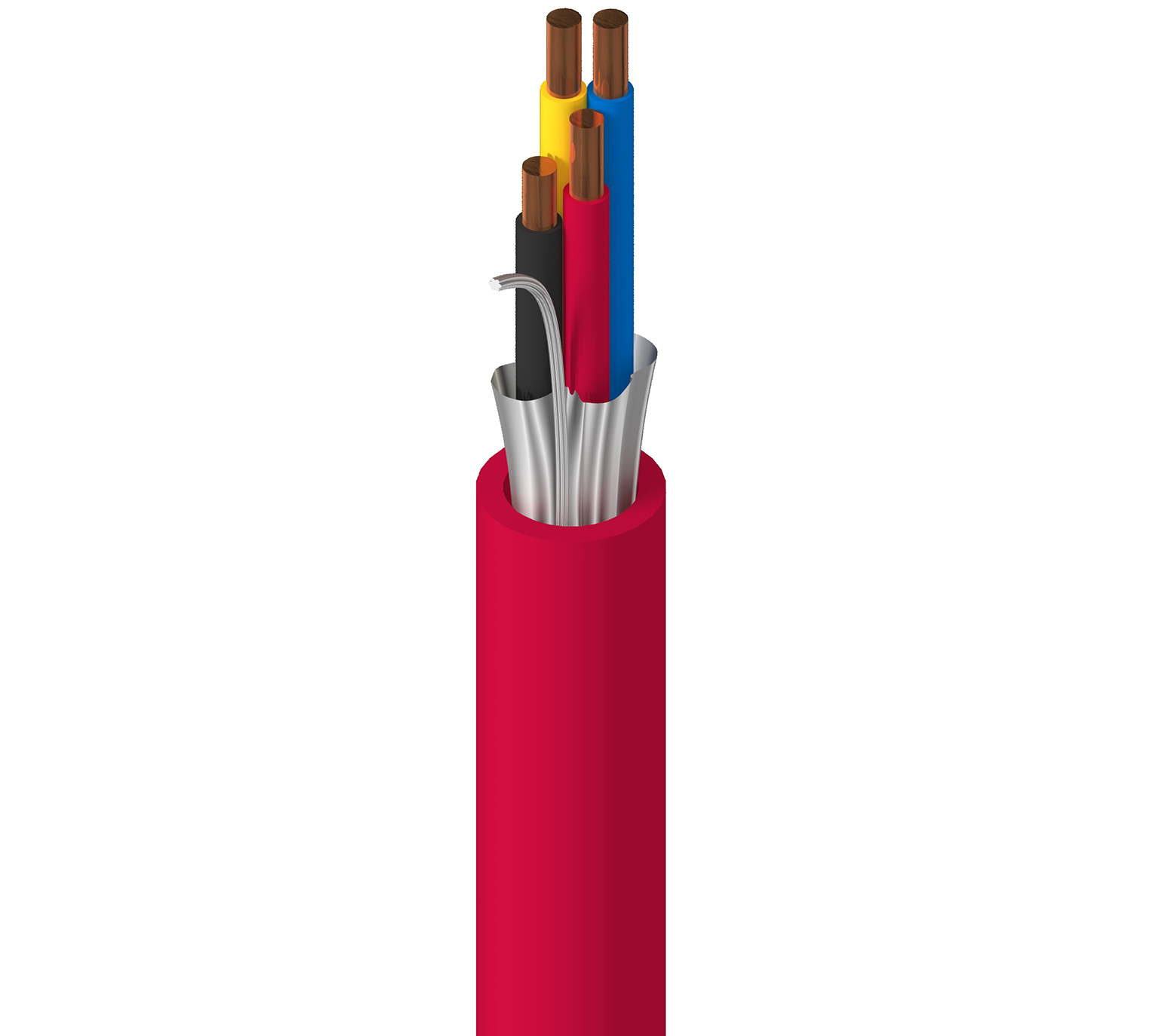

Elektronisch, 4 C #16 Sol BC, PVC-Einsätze, OS, rote PVC-Jacke, FPLR

Elektronik, 4 Leiter 16AWG (massiv) blankes Kupfer, PVC-Isolierung, durchgehende Beldfoil-Abschirmung®, äußere Ummantelung aus PVC in Rot, FPLR

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9579
  • 9579
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarme; Innenanwendungen; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Niederspannungssteuerung (24 V, …)

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG Solid BC - Bare Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.087 in (2.2 mm) Black, Red, Yellow, Blue

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.042 in (1.1 mm) 0.301 in

Gesamtdurchmesser des Kabels (Nennwert)

0,301 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 4.1 Ohm/1000ft 53 pF/ft (170 pF/m) 98 pF/ft (320 pF/m) 9.6 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

9,2 Ohm/1000 Fuß (30 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
105°C -40°C To +105°C

Biegeradius

Stationary Min. Installation Min.
3.01 in (76.5 mm) 3.01 in

Maximale Zugspannung

133 lbs (60.3 kg)

Gewicht Kabelgebinde

65 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Innenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL1666 Riser, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 760, Artikel 800, CMR, FPLR

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG, FAS105

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

California State Fire Marshal

Aktualisierung und Überarbeitung

Revisionsnummer: 0.577 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.577 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
9579 0021000 Rot 612825256205 C
9579.00305 Rot Rolle 305 m 8719605022356
9579. K0305 Rot Rolle 305 m 8719605022363
