Produktnummer: 9729

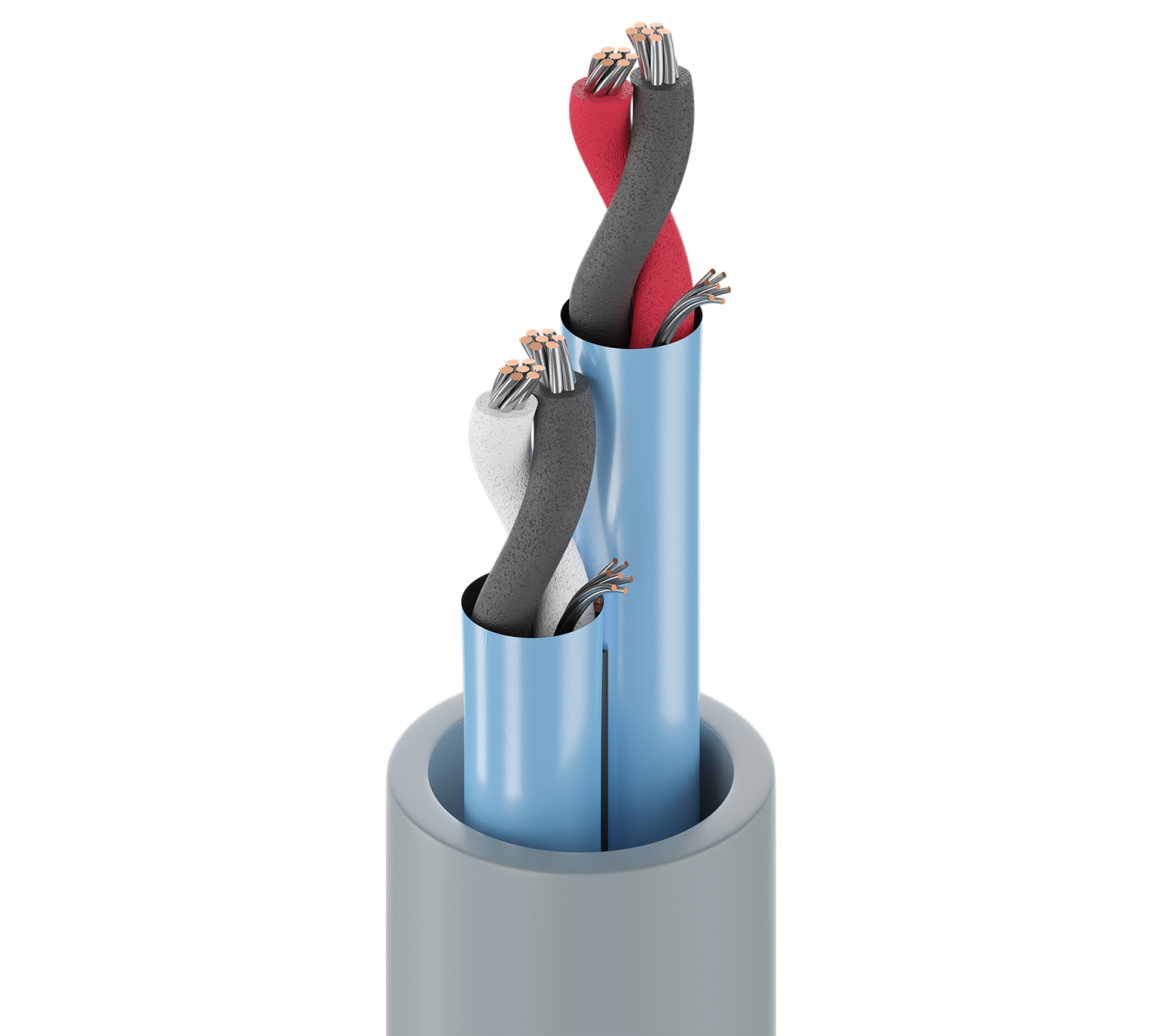

RS232/422 Low Cap, #24-2pr, FPE, Indiv. Folie, PVC-Ummantelung, CM, 100Ω

Computer EIA RS-232/422, digitales Audiokabel, 2-paarig, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9729
  • 9729
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); digitales Audio; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.019 in (0.48 mm) 0.061 in (1.5 mm) Black & Red, Black & White

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.048 in (1.2 mm) 0.266 in (6.76 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,266 Zoll (6,76 mm)

Elektrik

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 28.8 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 12.5 pF/ft (41.0 pF/m) 23.2 pF/ft (76.1 pF/m) 100 Ohm 0.23 µH/ft (0.75 µH/m) 76% 2.1 Amps per Conductor at 25ºC

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss (Attenuation)
0.384 0.74 dB/100m
0.7056 0.87 dB/100m
0.768 0.88 dB/100m
1.024 0.94 dB/100m
1.4112 1.01 dB/100m
1.536 1.03 dB/100m
2.048 1.13 dB/100m
2.8224 1.29 dB/100m
3.072 1.35 dB/100m
4.096 1.57 dB/100m
5.6448 1.78 dB/100m
6.144 1.84 dB/100m
8.192 2.13 dB/100m
11.2896 2.45 dB/100ft
12.288 2.57 dB/100ft
24.576 3.57 dB/100ft

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Temperatur

UL Temperature Operating
80°C -20°C to +80°C

Biegeradius

Stationary Min. Installation Min.
2.7 in (69 mm) 2.7 in (69 mm)

Maximale Zugspannung

27.5 lbs (12.5 kg)

Gewicht Kabelgebinde

35 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

89729, 82729

Anmerkungen

Zu den Isolierungsmerkmalen von Datalene« gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.590 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.590 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
9729.0030 Chrom Rolle 30 m 8719605022455
9729 060100 Chrom Rolle 100 ft 612825257530
9729.01152 Chrom Rolle 152 m 8719605022486
9729.00305 Chrom Rolle 305 m 8719605022462
9729. K0305 Chrom Rolle 305 m 8719605022493
9729 060500 Chrom Rolle 500 ft 612825257561 C
9729.00500 Chrom Rolle 500 m 8719605022479
9729 0601000 Chrom Rolle 1.000 ft 612825257547 C
9729.001100 Chrom Rolle 1,100 m 8719605022431
9729.002000 Chrom Rolle 2,000 m 8719605022448
9729 0605000 Chrom Rolle 5.000 ft 612825257578 C
9729 06010000 Chrom Rolle 10.000 ft 612825257554 C Y
