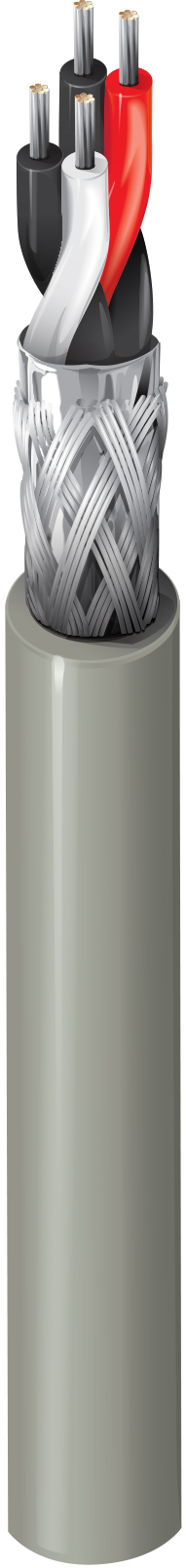

Produktnummer: 9829NH

RS232/422 Low Cap, #24-2pr, PE, O/A-Folie + Geflecht, LSZH Jkt, Dca, 100 Ω

2-Paar, 24 AWG verseilte (7 x 32) TC-Leiter, Polyethylen-Isolierung, verdrillte Paare, Gesamtabschirmung aus Beldfoil® (100 % Abdeckung) + TC-Geflecht (65 % Abdeckung), 24 AWG verseilter TC-Abflussdraht, LSZH-Mantel, Flammwidrigkeit IEC 60332-3C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9829NH
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS-232 Anwendungen über größere Entfernungen; RS-422 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Leiter

Size Stranding Material
24 7x32 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.37 mm (0.0539 in) White/Blue & Blue/White, White/Orange & Orange/White

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 65%
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 7.1 mm (0.28 in)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 50.9 pF/m (15.5 pF/ft) 90.2 pF/m (27.5 pF/ft) 100 Ohm 520 ns/ft 66% 2.1 Amps per Conductor

Nom Äußerer Schutz DCR

14,3 Ohm/km (4,36 Ohm/1000 Fuß)

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
71 mm (2.8 in)

Maximale Zugspannung

260 N (58 lbf)

Umweltverträglichkeit

Innen/Außen – Euroklasse DCA, Innen, Außen, halogenfrei, UV-beständig – UL 1581 Abschnitt 1200, nur in Schwarz erhältlich

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s2,d1,a1

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.261 Revisionsdatum: 03-09-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.261 Revisionsdatum: 03-09-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9829NH.00152 Chrom Rolle 152 m 8719605022714
9829NH.00305 Chrom Rolle 305 m 8719605022721
9829NH.00500 Chrom Rolle 500 m 8719605022738
9829NH.001000 Chrom Rolle 1,000 m 8719605022707
