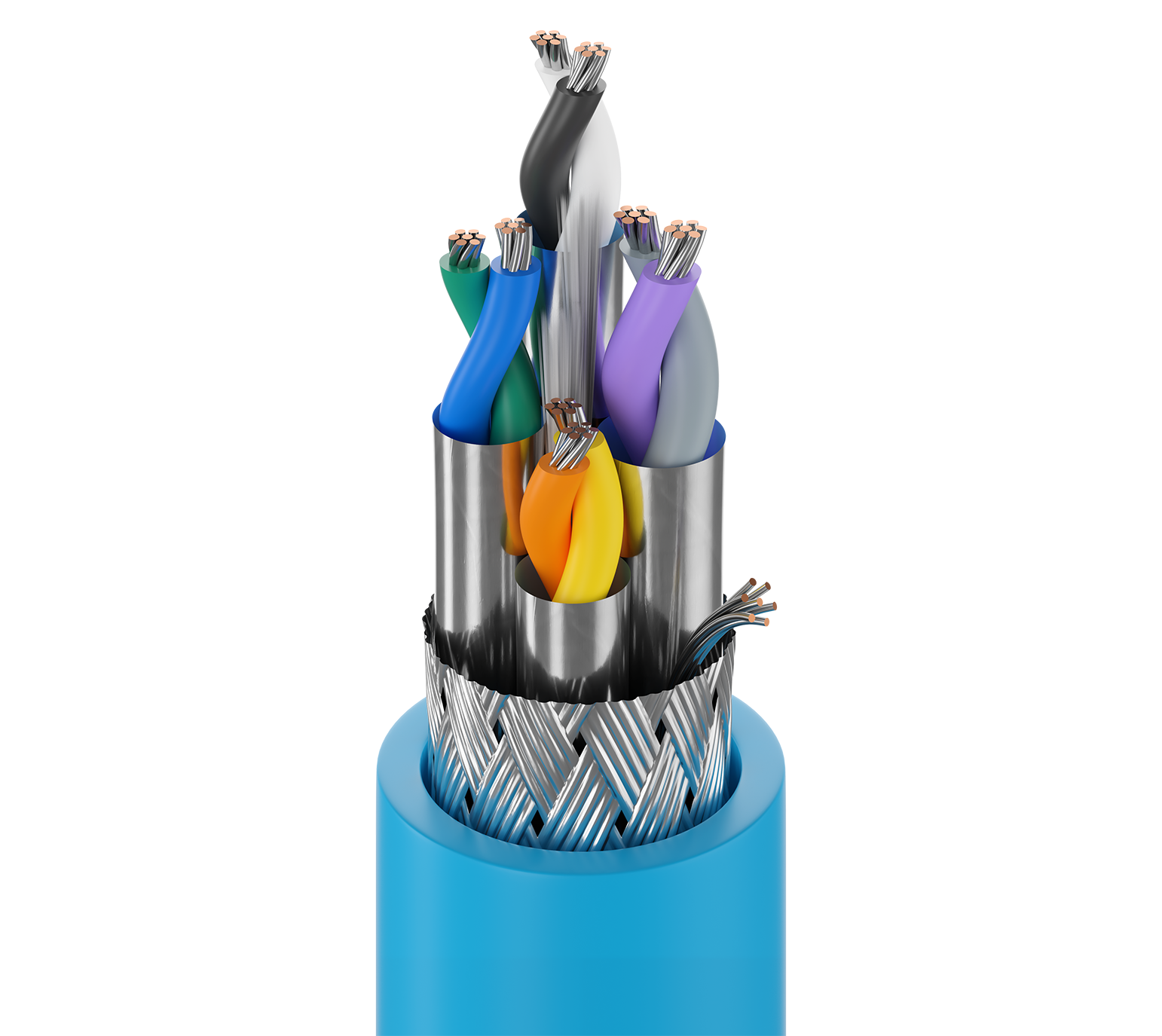

IEEE 802.3 Ethernet-Transceiver 10BASE5, 20 und 22 AWG verzinnte Kupferlitzenleiter, Isolierung aus Schaumstoff mit hoher Dichte (22 AWG) und PVC (20 AWG), verdrillte Paare, einzeln foliengeschirmte Paare mit Gesamtschirm aus verzinntem Kupfergeflecht (95 % Abdeckung), Ableitdraht, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IEEE 802.3 Transceiver-Kabel

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material	No. of Pairs
Data Pair(s)	22 AWG	7x30	TC - Tinned Copper	3
Pair(s)	20 AWG	7x28	TC - Tinned Copper	1

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code	Notes
Data Pair(s)	PE - Polyethylene (Foam)	0.063 in (1.6 mm)	Yellow & Orange, Blue & Green, Black & White	HDPE
Pair(s)	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Gray & Purple

Innenabschirmung

Element	Shield Type	Material	Coverage	Notes
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Foil Out

Äußere Abschirmung

Shield Type	Material	Coverage
Braid	Tinned Copper (TC)	95%

Äußere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.316 in (8.03 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,316 Zoll (8,03 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Pair(s)

Verzögerung

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Speisung

UL Voltage Rating
300 V (CM), 30 V (AWM 2919)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
3.2 in (81 mm)	3.2 in (81 mm)

Maximale Zugspannung	160 lbs (73 kg)
Gewicht Kabelgebinde	65 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
IEEE-Compliance	IEEE 802.3 10Base5
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.576 Revisionsdatum: 09-07-2025
