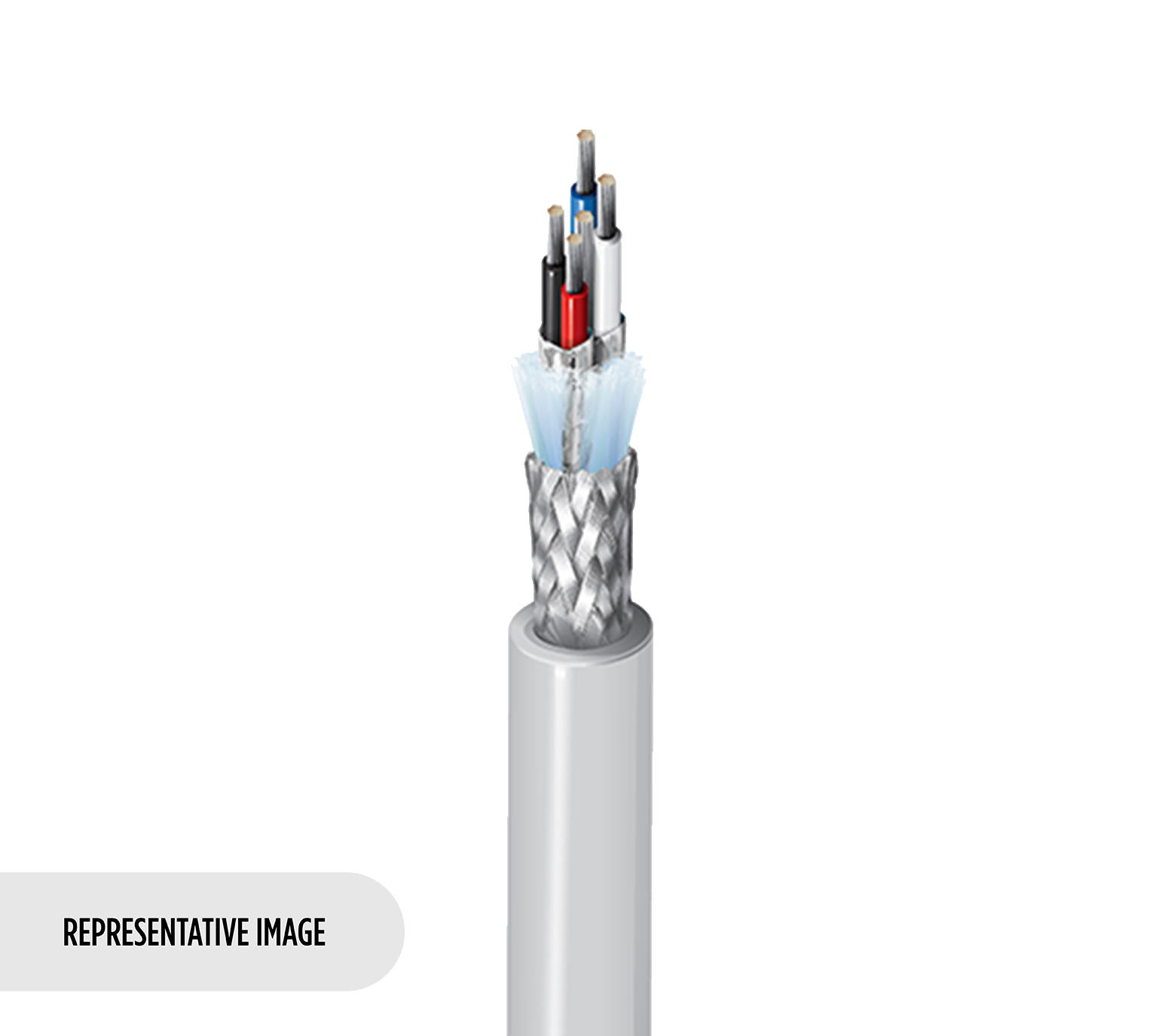

DeviceBus® für ODVA DeviceNet™, 2 Paare 15+18AWG (19x27+19x30) verzinntes Kupfer, PVC+Schaum-PE-Isolierung, individuelle Beldfoil® & OA-Abschirmung aus verzinntem Kupfergeflecht (65 %), PVC-Innenmantel, Aluminium-Interlock-Panzerung, PVC-Außenmantel, CM PLTC

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Belastung durch Nagetiere, Quetsch- oder Schnittkräfte, raue Umgebung, ODVA-Kommunikation auf Geräteebene, verwendet mit CIP (Common Industrial Protocol) zur Steuerung, Konfiguration und Datenerfassung zwischen Geräten wie Sensoren und Aktoren und Geräten höherer Ebene wie SPS und PC in der industriellen Automatisierung, Bustopologie usw.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Power Pair(s)	1	15 AWG	19x27	TC - Tinned Copper
Data Pair(s)	1	18 AWG	19x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code	Notes
Power Pair(s)	PVC - Polyvinyl Chloride	0.021 in (0.53 mm)	Red & Black
Data Pair(s)	PE - Polyethylene (Foam)	0.053 in (1.3 mm)	Blue & White	HDPE

Innenabschirmung

Element	Shield Type	Material	Coverage
Power Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%
Data Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Braid	Tinned Copper (TC)	65%	18 AWG (19x30) TC

Innere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.06 in (1.5 mm)	0.480 in (12.2 mm)

Panzerung

Armor Type & Material
AIA - Aluminum Interlock Armor

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.783 in (19.9 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,783 Zoll (19,9 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Power Pair(s)	3.6 Ohm/1000ft (12 Ohm/km)				0.174 µH/ft (0.571 µH/m)		8 Amps per Conductor
Data Pair(s)	6.9 Ohm/1000ft (23 Ohm/km)	12 pF/ft (39 pF/m)	120 Ohm	1.36 ns/ft		75%

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,8 Ohm/1000 Fuß (5,9 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM, PLTC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
75°C	-20°C to 75°C

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit
Entflammbarkeit/Brandverhalten	UL 1685
NEC/UL-Compliance	Artikel 725, Artikel 800, CM, PLTC
CEC/C(UL)-Compliance	CMG HLBCD
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	ODVA Klasse 2, dick
