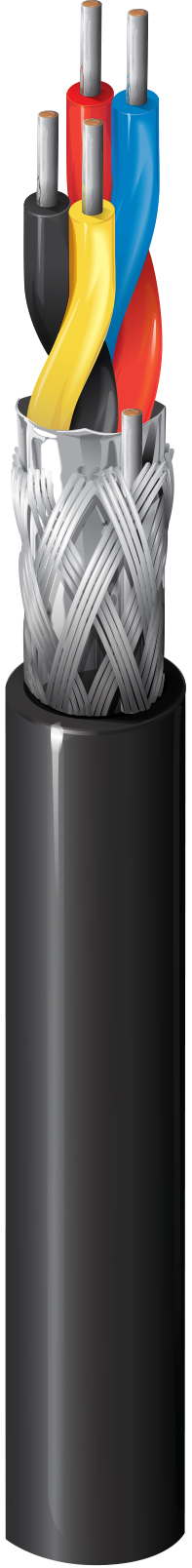

Computer-POS-Kabel, 22 AWG massive verzinnte Kupferleiter, massive FEP-Isolierung, verdrillte Paare, Gesamtabschirmung aus Beldfoil® (100 % Abdeckung) + verzinntem Kupfergeflecht (90 % Abdeckung), 22 AWG massiver verzinnter Kupferableiter, FEP-Ummantelung, Plenum-zertifiziert

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Verkaufsstelle; RS-485-Anwendungen; Umgebungen mit extrem hohen/niedrigen Temperaturen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Line-Ebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22	Solid	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
FEP - Fluorinated Ethylene Propylene	0.016 in (0.41 mm)	0.058 in (1.5 mm)	Red & Blue, Black & Yellow

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
FEP - Fluorinated Ethylene Propylene	0.017 in (0.43 mm)	0.24 in (6.1 mm)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
20.6 Ohm/1000ft	15.5 pF/ft (50.9 pF/m)	27 pF/ft (89 pF/m)	100 Ohm	1.46 ns/ft	0.17 µH/ft (0.56 µH/m)	70%	2.3 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	2,1 Ohm/1000 Fuß (6,9 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]	Nom. Insertion Loss (Attenuation)
0.3	0.4 dB/100m
0.6	0.53 dB/100m
1	0.65 dB/100m
1.5	0.78 dB/100m

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
200°C	-70°C To +150°C

Biegeradius

Stationary Min.	Installation Min.
2.4 in (61 mm)	2.4 in (61 mm)

Maximale Zugspannung	80.7 lbs (36.6 kg)
Gewicht Kabelgebinde	44 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Für den Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	NFPA 262 (UL910), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	1268A
