Artikelnummer: 129842

RS485, 2 Pr #24 Str TC, PE-Isolierung, OS+TC Brd, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, CM

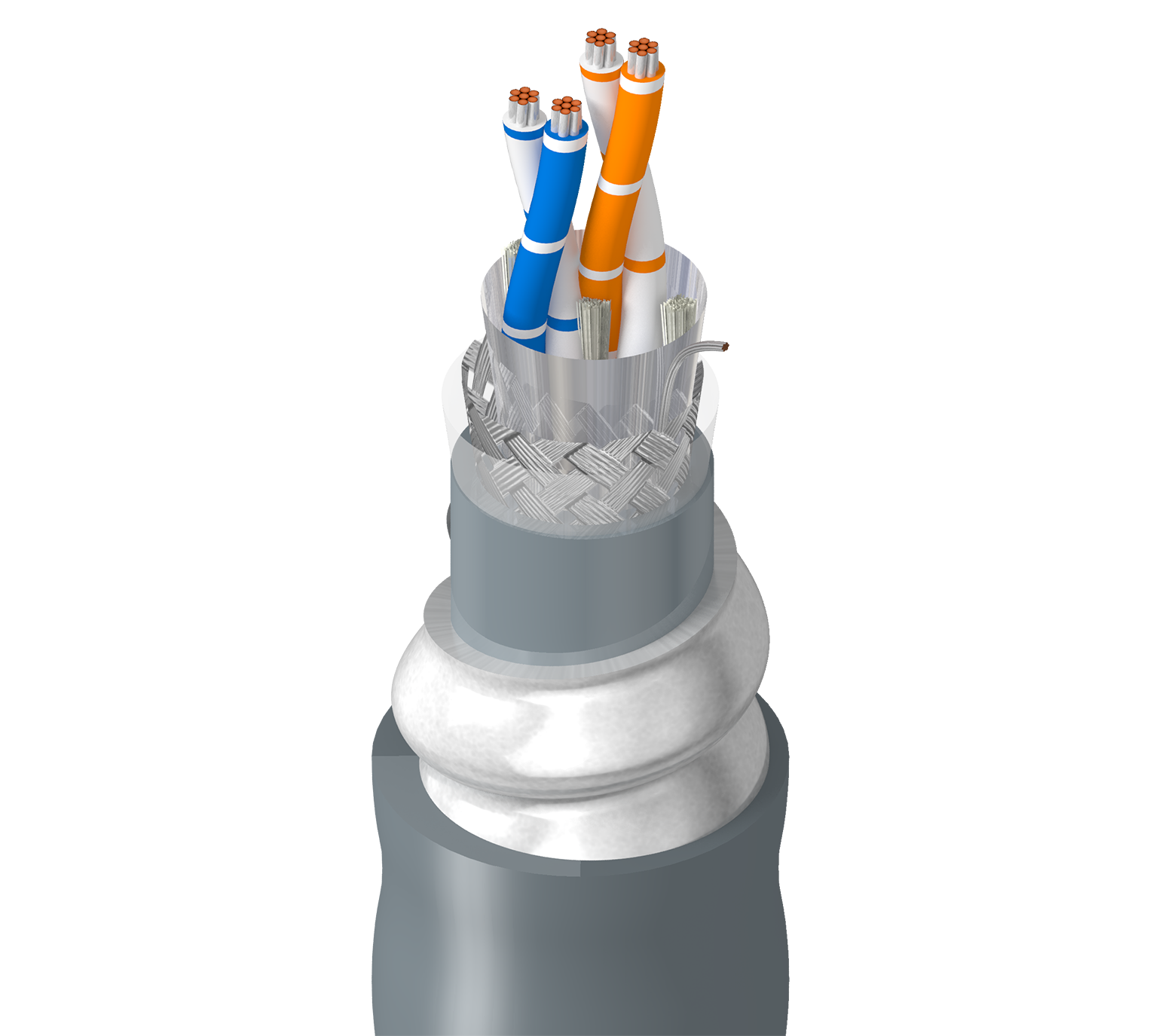

RS-485, 2 Paar 24AWG (7x32) verzinntes Kupfer, PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (90 %) Abschirmung, innere Ummantelung aus PVC, Ineinandergreifende Aluminiumpanzerung, äußere Ummantelung aus PVC, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
129842
  • 129842
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Erdverlegung, POS, serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, für den Außenbereich wie etwa Solarbetrieb, Beleuchtung, usw.

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 2 24 AWG 7x32 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Farbcodierung
Paar(e) PE – Polyethylen 0,022 Zoll (0,56 mm) Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 90 %

Innere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,340 Zoll (8,64 mm)

Panzerung

Panzertyp und Material
AIA – Aluminium-Verriegelungspanzer

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,045 Zoll (1,1 mm) 0,620 Zoll (15,7 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,620 Zoll (15,7 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 24 Ohm/1000 ft (79 Ohm/km) 12,8 pF/ft (42,0 pF/m) 23 pF/ft 120 Ohm 66 % 2,1 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

2,2 Ohm/1000 Fuß (7,2 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,6 dB/100 Fuß

Speisung

UL-Nennspannung
300 V (CM)

Temperatur

UL-Temperatur Betrieb
80 °C -30 °C bis +80 °C

Tabellenhinweise

-40C CSA

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
6,2 Zoll (160 mm) 6,2 Zoll

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

162 lbs/1000 ft (241 kg/km)

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

NEC/UL-Compliance

Artikel 800, CM

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 22.12.2023
