Produktnummer: 133109A

RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, SIA Armor, PVC Jkt, CM, PLTC

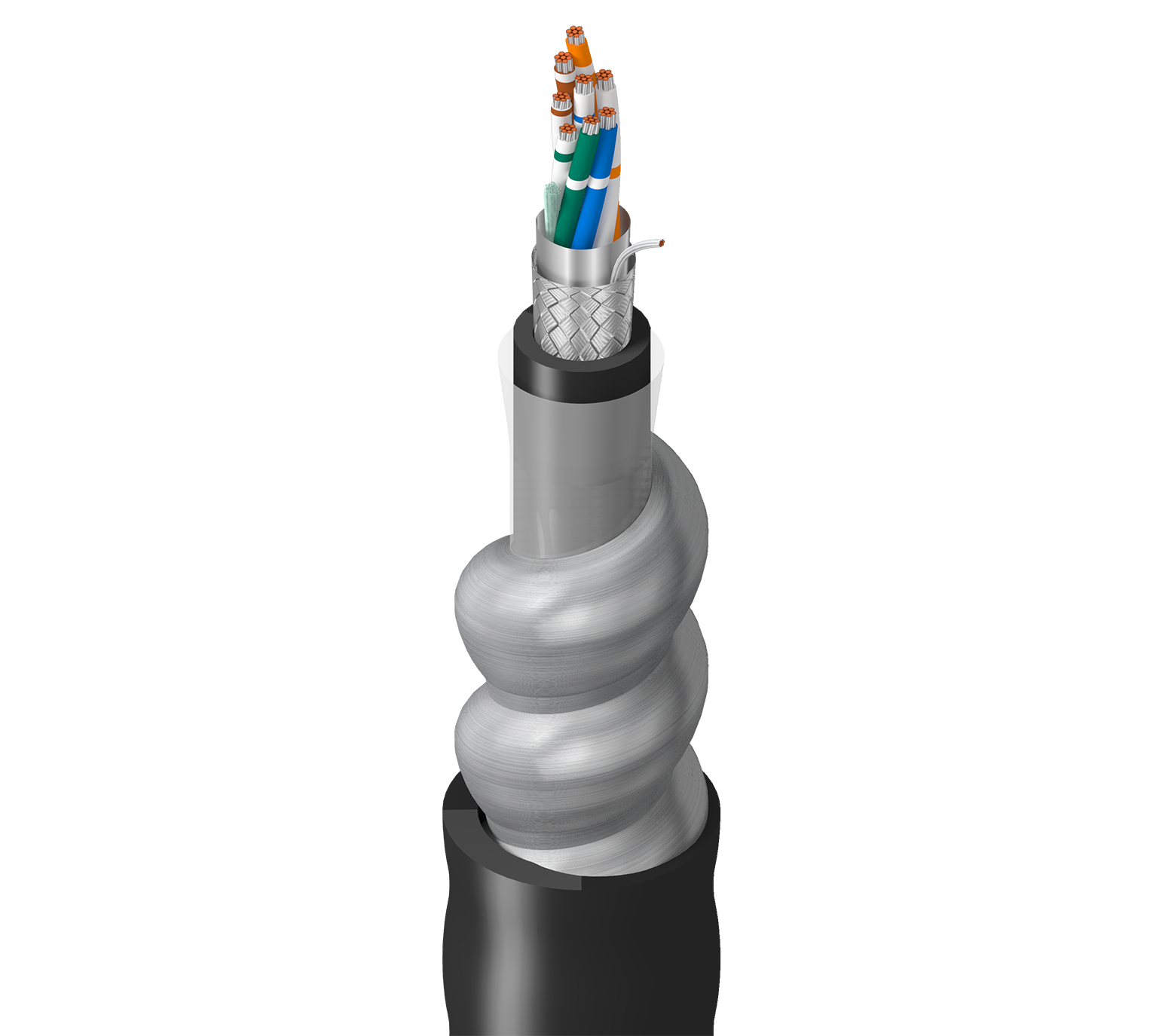

RS-485, 4 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (65 %), PVC-Innenmantel, Stahl-Interlock-Panzerung, PVC-Außenmantel, CM, PLTC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
133109A
  • 133109A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Belastung durch Nagetiere, Quetschungen oder Schnitte durch Gewalteinwirkung, Vergraben, serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen, im Freien wie Solaranlagen, Beleuchtung usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 4 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Innere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.448 in (11.4 mm)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.744 in (18.9 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,744 Zoll (18,9 mm)

Elektrik

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 120 Ohm 78%

Hohe Frequenz (Nennwert/typisch)

Element
Pair(s)

Speisung

UL Voltage Rating
300 V (CM, PLTC)

Anmerkungen zur Temperaturtabelle

-40 °C

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CMG HLBCD

Aktualisierung und Überarbeitung

Revisionsnummer: 0.62 Revisionsdatum: 12-22-2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.62 Revisionsdatum: 12-22-2023
