2127 A

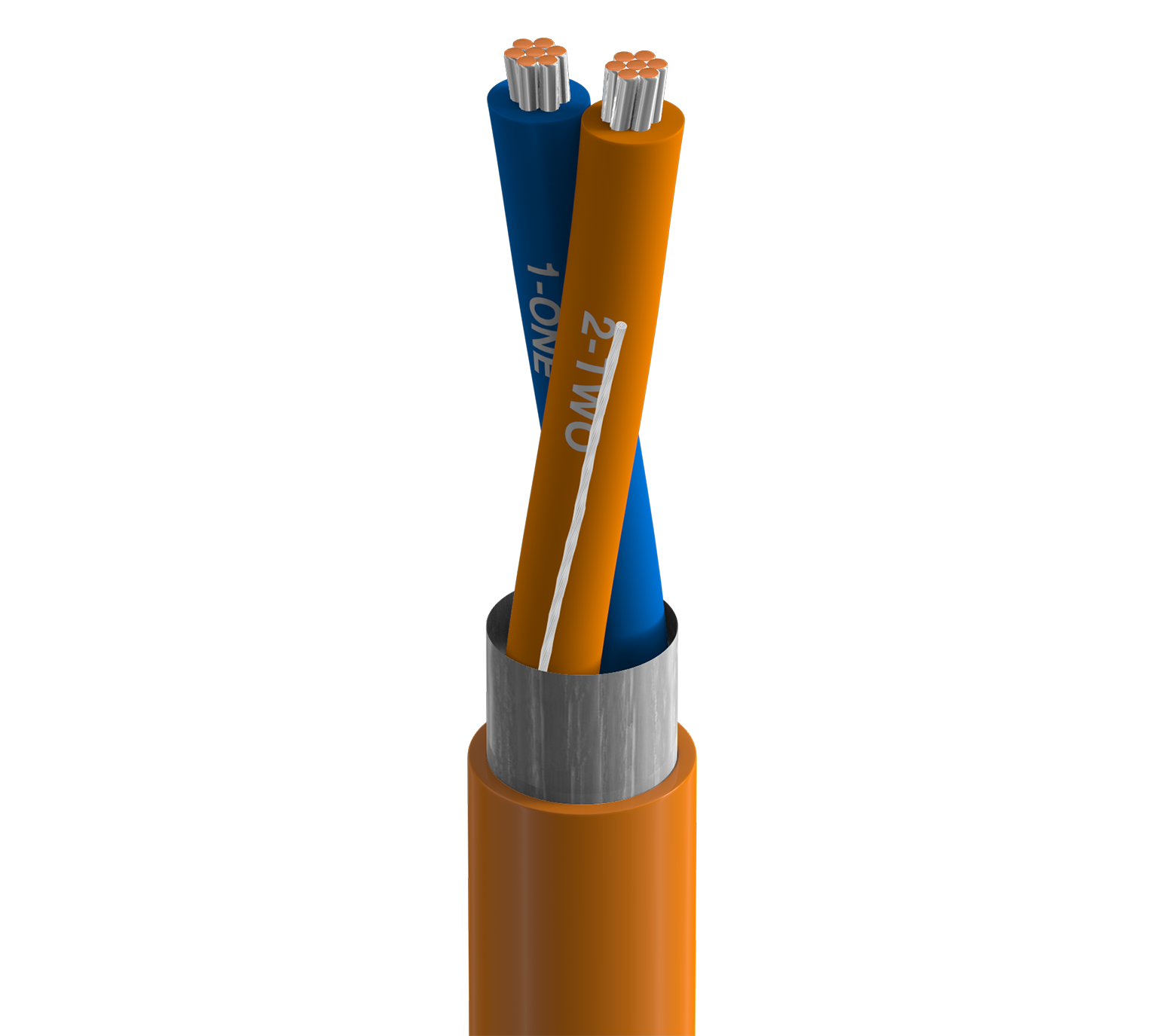

Feldbus, 1 Pr #16 Str TC, XLPE-Isol., OS, TPE-Ummantelung, 600V TC

…
Feldbus, 1 Paar 16AWG (7x24) verzinntes Kupfer, XLPE-Isolierung, Gesamte Beldfoil®-Abschirmung, äußere TPE-Ummantelung, 600V TC
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digitale und serielle Zwei-Wege-Kommunikation in anspruchsvoller Umgebung, Anlagen zur Förderung und Raffinierung von Öl und Gas, Petrochemie, Profibus-Prozessautomatisierung oder Basis-Feldbus-Prozessautomatisierung, Umgebungen mit extremen Temperaturen, Belastung durch Luftfeuchtigkeit/Nässe, Staub, und Öl, Anwendungen an entlegenen Orten mit großen Entfernungen, usw.

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 16 AWG 7x24 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) XLPE – Vernetztes Polyethylen (Duroplast) 0,038 Zoll (0,97 mm) 0,135 Zoll (3,43 mm) Blau, Orange und nummeriert
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 18 AWG (7 x 26) TC (verzinntes Kupfer)
Äußere Ummantelung
Separator Material Nenndicke Nennwert Durchmesser Ripcord
Polyester-Band TPE - Thermoplastisches Elastomer 0,047 Zoll (1,2 mm) 0,374 Zoll (9,50 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,374 Zoll (9,50 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Max. kapazitive Unsymmetrie Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 4,5 Ohm/1000 Fuß 1,2 pF/ft (3,9 pF/m) 22 pF/ft 100 Ohm 64 % 11,6 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

5,1 Ohm/1000 ft (17 Ohm/km)

Hohe Frequenz (Nennwert/typisch)
Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 0,039 0,065 dB/100 Fuß
Hochfrequenz
Max. Einfügungsverlust (Dämpfung) Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm]
0,091 dB/100 Fuß 100
Speisung
UL-Nennspannung
600 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
90 °C -40 °C bis +90 °C feucht/trocken

Tabellenhinweise

-40C

Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
3,75 Zoll (95,3 mm) 3,75 Zoll (95,3 mm)

Maximale Zugspannung

93 lbs (42 kg)

Gewicht Kabelgebinde

67 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1581 vertikaler Flammtest, FT4, IEEE 1202, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 336, ITC, PLTC

AWM-Compliance

AWM I/II A/B

CEC/C(UL)-Compliance

CIC, TC (verzinntes Kupfer)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Weitere Standard-Compliance(s)

ISA/SP-50 Bauform A

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.560 Revisionsdatum: 30.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
2127A 0061000 Blau, hell Rolle 1.000 ft 612825129943
2127A 0065000 Blau, hell Rolle 5.000 ft 612825129950
2127A 0035000 Orange Rolle 5.000 ft 612825129936
