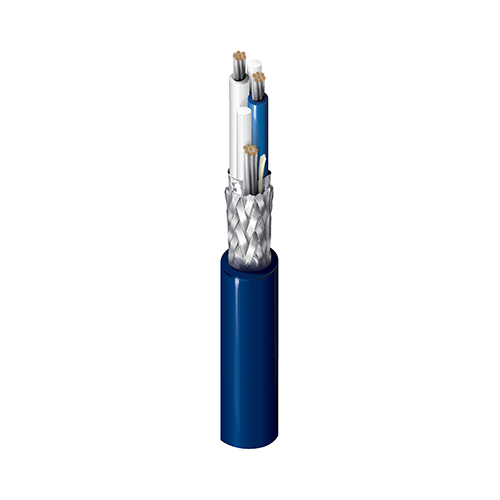

Produktnummer: 3072F

Blue Hose®, 1 Pr #18 Str TC, PP Ins, OS+TC Brd, PVC Jkt, 600V TC, PLTC

Blue Hose® für Data Highway Plus, 1 Paar 18AWG (7x26) verzinntes Kupfer, PP-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (55 %), PVC-Außenmantel, 600 V TC, PLTC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3072F
  • 3072F
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 7x26 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PP - Polypropylene 0.025 in (0.64 mm) 0.096 in (2.4 mm) Blue & White Flame Retardant

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC
Braid Tinned Copper (TC) 55%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.053 in (1.3 mm) 0.324 in (8.23 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Jacke OD + /- 0,006

Gesamtdurchmesser des Kabels (Nennwert)

0,324 Zoll (8,23 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 7.2 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 78 Ohm 1.58 ns/ft 0.12 µH/ft (0.39 µH/m) 65% 5.2 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

2,1 Ohm/1000 Fuß (6,9 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.52 dB/100ft
10 1.98 dB/100ft
50 3.78 dB/100ft
100 5.35 dB/100ft
200 7.57 dB/100ft
400 10.7 dB/100ft

Speisung

UL Voltage Rating Voltage Rating
600 V (TC), 300 V (CMG, PLTC) 150 V (ITC)

Temperatur

UL Temperature Operating
75°C -40°C to +75°C

Biegeradius

Stationary Min. Installation Min.
3 in (76 mm) 4 in (100 mm)

Maximale Zugspannung

85 lbs (39 kg)

Gewicht Kabelgebinde

64 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 FT4-Belastung, FT4, IEEE 1202

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 336, Artikel 725, Artikel 727, Artikel 800, TC (verzinntes Kupfer)

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-MSHA-SC-182/7

Anmerkungen

Für die Version mit CPE-Ummantelung bestellen Sie Artikel-Nr. YM45044.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.576 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.576 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
3072F C55500 Blau, Kairo Rolle 500 ft 612825140092 C N
3072F C551000 Blau, Kairo Rolle 1.000 ft 612825140054 C
3072F C555000 Blau, Kairo Rolle 5.000 ft 612825140108 C
3072F C5510000 Blau, Kairo Rolle 10.000 ft 612825140061 C N
