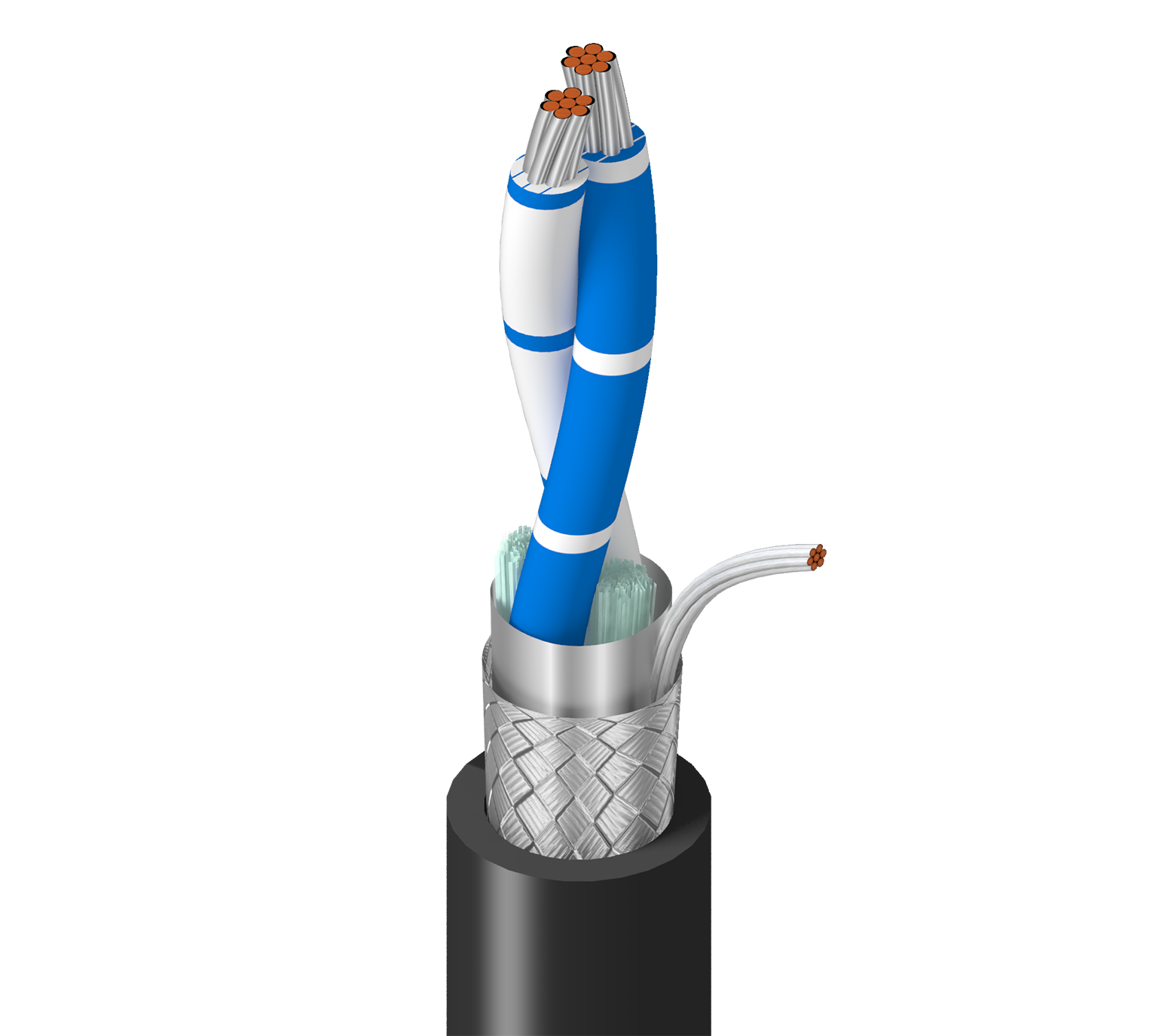

Artikelnummer: 3105A

RS-485, 1 Pr, 22 AWG, Str TC (verzinntes Kupfer), PE-Isolierung, OS+TC Brd, PVC-Ummantelung, CM, PLTC, Sonnenlichtbeständig, Ölbeständigkeit

RS-485, 120 Ohm, 1 Paar 22 AWG (7 x 30) Datalene®-Isolierung, verzinntes Kupfer, Durchgehende Folie + 65 % verzinntes Kupfergeflecht, PVC-Ummantelung, CM, PLTC, SONNENLICHTBEST. und ölbeständig

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
3105 A
  • 3105 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation, usw.

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 1 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,029 Zoll (0,74 mm) 0,087 Zoll (2,2 mm) Schwarz-weiß gestreift und blau-weiß gestreift HDPE

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,047 Zoll (1,2 mm) 0,294 Zoll (7,47 mm)

Tabellenhinweise

Unmantelung AD +/- 0.006

Gesamtdurchmesser des Kabels (Nennwert)

0,294 Zoll (7,47 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 11 pF/Fuß (36 pF/m) 20,9 pF/Fuß 120 Ohm 78 % 6 Ampere pro Leiter bei 30 ºC
Leiter

Nennwert äußere Abschirmung DCR

4,685 Ohm/1000 Fuß (15,37 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß

Speisung

UL-Nennspannung
300 V (CM, PLTC)

Temperatur

UL-Temperatur Betrieb
60 °C -20 °C bis +60 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
3,372 Zoll (85,65 mm) 3,372 Zoll (85,65 mm)

Maximale Zugspannung

53,34 lbs (24,19 kg)

Gewicht Kabelgebinde

43 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Ölbeständigkeit: besteht Ölbeständigkeit II gemäß UL1277, Tabelle 10.17. Für die Version mit CPE-Ummantelung bestellen Sie Artikel-Nr. YR44345.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.596 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.596 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
3105A 01010000 Schwarz 612825386551
3105A.00152 Schwarz Rolle 152 m 8719605005816
3105A.00305 Schwarz Rolle 305 m 8719605005830
3105A 010500 Schwarz Rolle 500 ft 612825141600 C
3105A.00610 Schwarz Rolle 610 m 8719605005854
3105A 0101000 Schwarz Rolle 1.000 ft 612825141594 C
3105A.001000 Schwarz Rolle 1.000 m 8719605005809
3105A.001525 Schwarz Rolle 1.525 m 8719605005823
3105A.003050 Schwarz Rolle 3.050 m 8719605005847
3105A 0105000 Schwarz Rolle 5.000 ft 612825141617 C N
