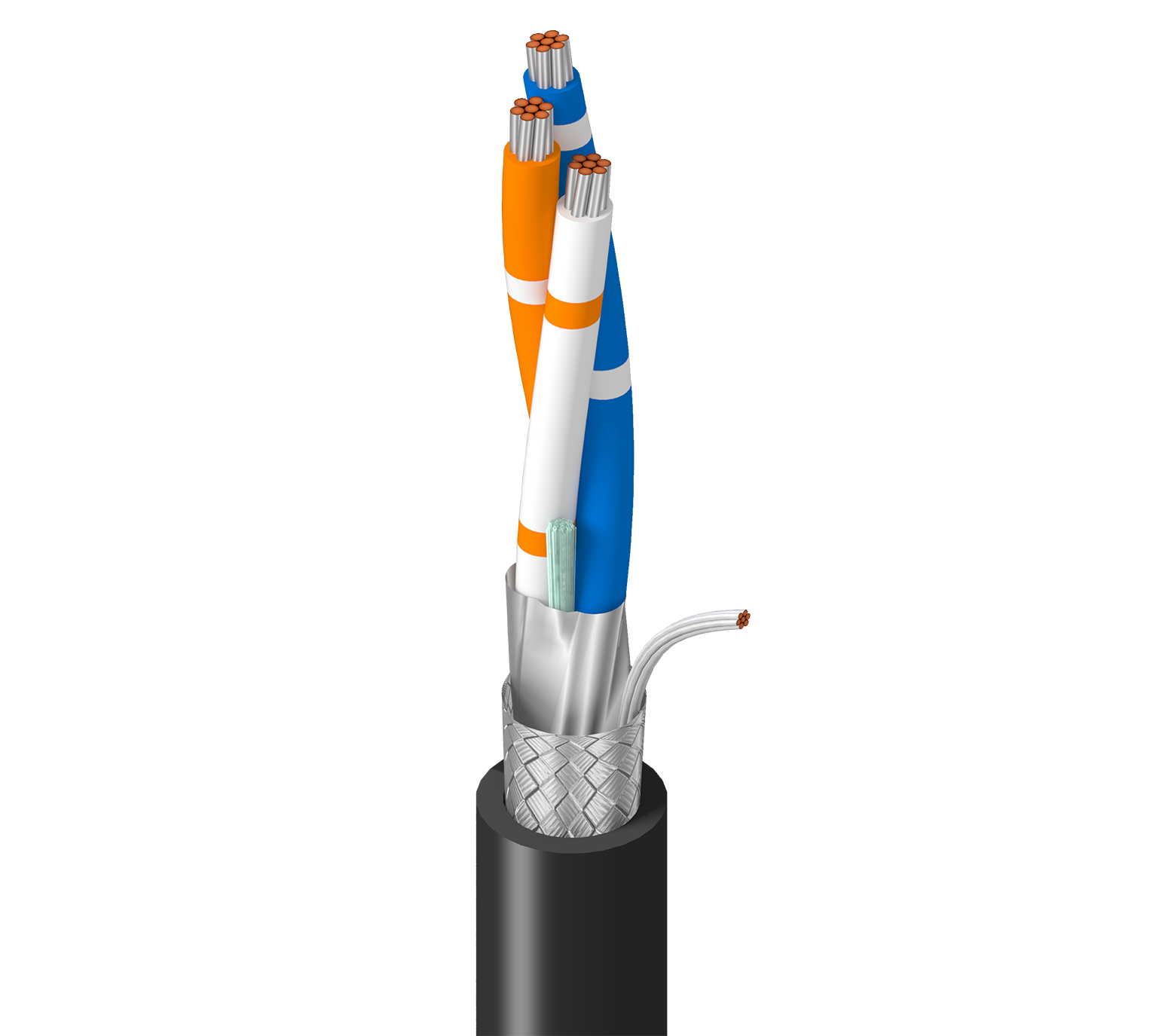

Produktnummer: 3106A

RS-485, 1 Pr, 22AWG, Str TC, PE Ins, mit OS, 1C 22AWG Str, PVC Ins, OA TC Brd, PVC Jkt, CM, PLTC, Sun Res, ölbeständig

RS-485, 120 Ohm, 1 Paar 22AWG (7x30) verzinntes Kupfer Datalene®-Isolierung, mit Folienschirm, 1 Leiter 22AWG (7x30) verzinntes Kupfer, PVC-isoliert, insgesamt 65 % verzinntes Kupfergeflecht, PVC-Ummantelung, CM, PLTC, SUN RES und ölbeständig

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
3106A
  • 3106A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.033 in (0.84 mm) 0.095 in (2.4 mm) White/Orange Stripe & Orange/White Stripe HDPE
Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.062 in (1.6 mm) Blue/White Stripe

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.310 in (7.87 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,310 Zoll (7,87 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 0.203 µH/ft (0.666 µH/m) 78% 6 Amps per Conductor at 30ºC
Conductor(s) 18.2 Ohm/1000ft (59.7 Ohm/km) 6 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4,544 Ohm/1000 Fuß (14,91 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Speisung

UL Voltage Rating
300 V (CM, PLTC)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

Maximale Zugspannung

75.26 lbs (34.14 kg)

Gewicht Kabelgebinde

48 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Anmerkungen

Ölbeständigkeit: besteht Ölbeständigkeit II gemäß UL1277, Tabelle 10.17. Für die CPE-ummantelte Version bitte YR46721 bestellen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.594 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.594 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., N – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM -0 % BIS +10 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
3106A.00152 Schwarz Rolle 152 m 8719605005892
3106A.00305 Schwarz Rolle 305 m 8719605005915
3106A 010500 Schwarz Rolle 500 ft 612825141662 C
3106A 0101000 Schwarz Rolle 1.000 ft 612825141655 C
3106A.001525 Schwarz Rolle 1,525 m 8719605005908
3106A 0105000 Schwarz Rolle 5.000 ft 612825141679 C N
