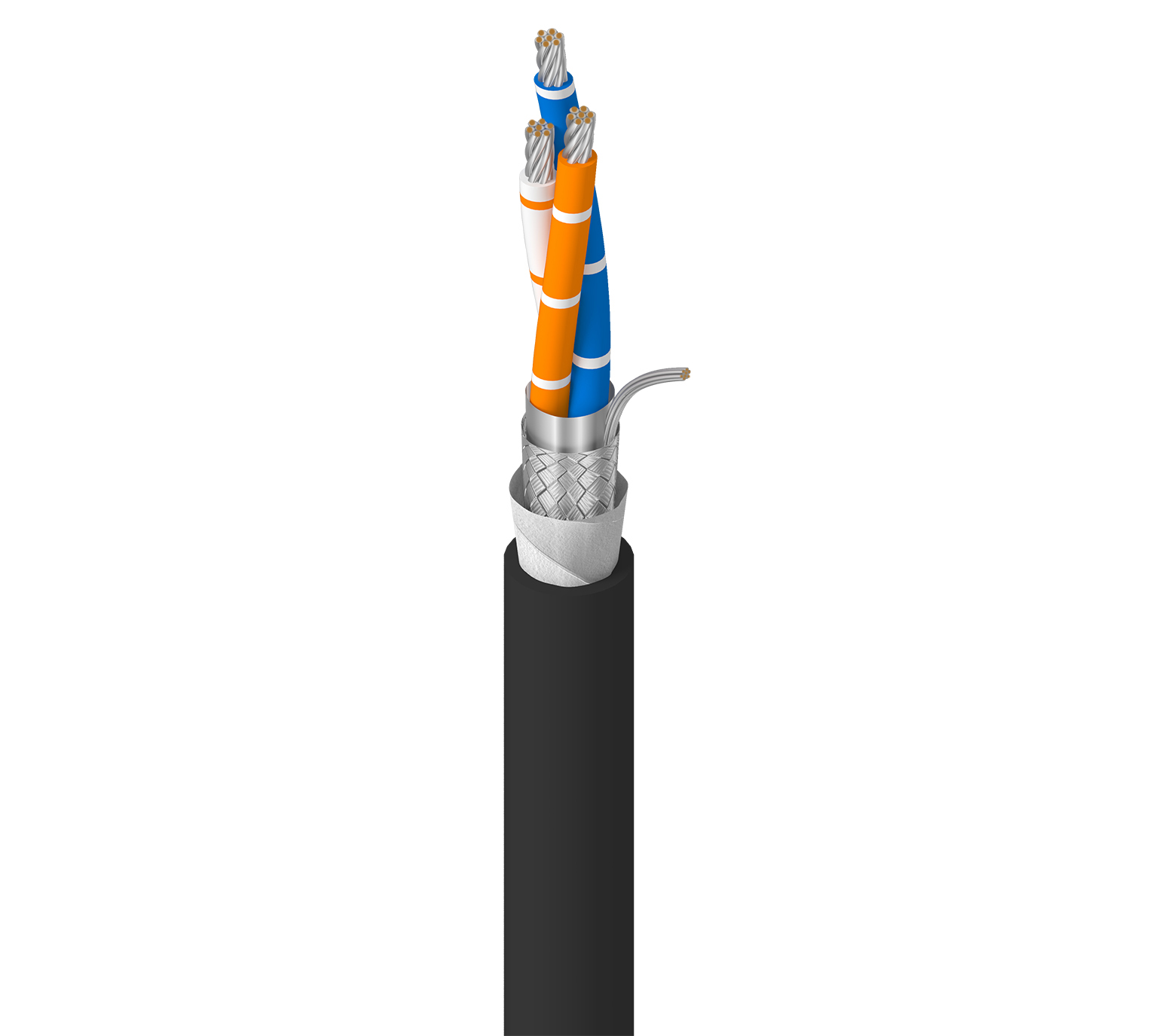

RS-485, 120 Ohm, 1 Paar 22AWG (7x30) verzinntes Kupfer Datalene®-Isolierung und eine Folienbandabschirmung und 1 Leiter 22AWG (7x30) verzinntes Kupfer, PVC-isolierter Leiter, insgesamt 65 % verzinntes Kupfergeflecht, CPE-Ummantelung, CM, PLTC, SUN RES DIR BUR und ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Direkte Verlegung im Erdreich, serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFD, HMI, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen, im Außenbereich wie Solar, Beleuchtung usw.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	1	22 AWG	7x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.033 in (0.84 mm)	0.095 in (2.4 mm)	White/Orange Stripe & Orange/White Stripe	HDPE
Conductor(s)	PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.062 in (1.6 mm)	Blue/White Stripe

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	65%

Wasserabweisend	Wasserblockender Mantel

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
CPE - Chlorinated Polyethylene	0.055 in (1.4 mm)	0.359 in (9.12 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,359 Zoll (9,12 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft	11 pF/ft (36 pF/m)	20.9 pF/ft	120 Ohm	78%	6 Amps per Conductor at 30ºC
Conductor(s)	18.2 Ohm/1000ft (59.7 Ohm/km)					6 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	4,544 Ohm/1000 Fuß (14,91 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	0.5 dB/100ft

Speisung

UL Voltage Rating
300 V (CM, PLTC)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C	-20°C to +90°C

Biegeradius

Stationary Min.	Installation Min.
4.308 in (109.4 mm)	4.308 in (109.4 mm)

Maximale Zugspannung	75.26 lbs (34.14 kg)
Gewicht Kabelgebinde	62 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	UL 1685, IEC 60332-1-2
NEC/UL-Compliance	Artikel 725, Artikel 800, CM, PLTC
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
