Artikelnummer: 3109DB

RS-485, 4 Pr, 22 AWG, Str TC (verzinntes Kupfer), PE-Isolierung, OS+TC Brd, CPE-Ummantelung, CM, PLTC, Sonnenlichtbeständig, Erdverl., Ölbeständigkeit

RS-485, 120 Ohm, 4 Paar 22 AWG (7 x 30) Datalene®-Isolierung, verzinntes Kupfer, Durchgehende Folie + 65 % verzinntes Kupfergeflecht, CPE-Ummantelung, CM, PLTC, ​​​​​​​SONNENLICHTBESTÄNDIG, ERDVERLEGUNG und ölbeständig

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar

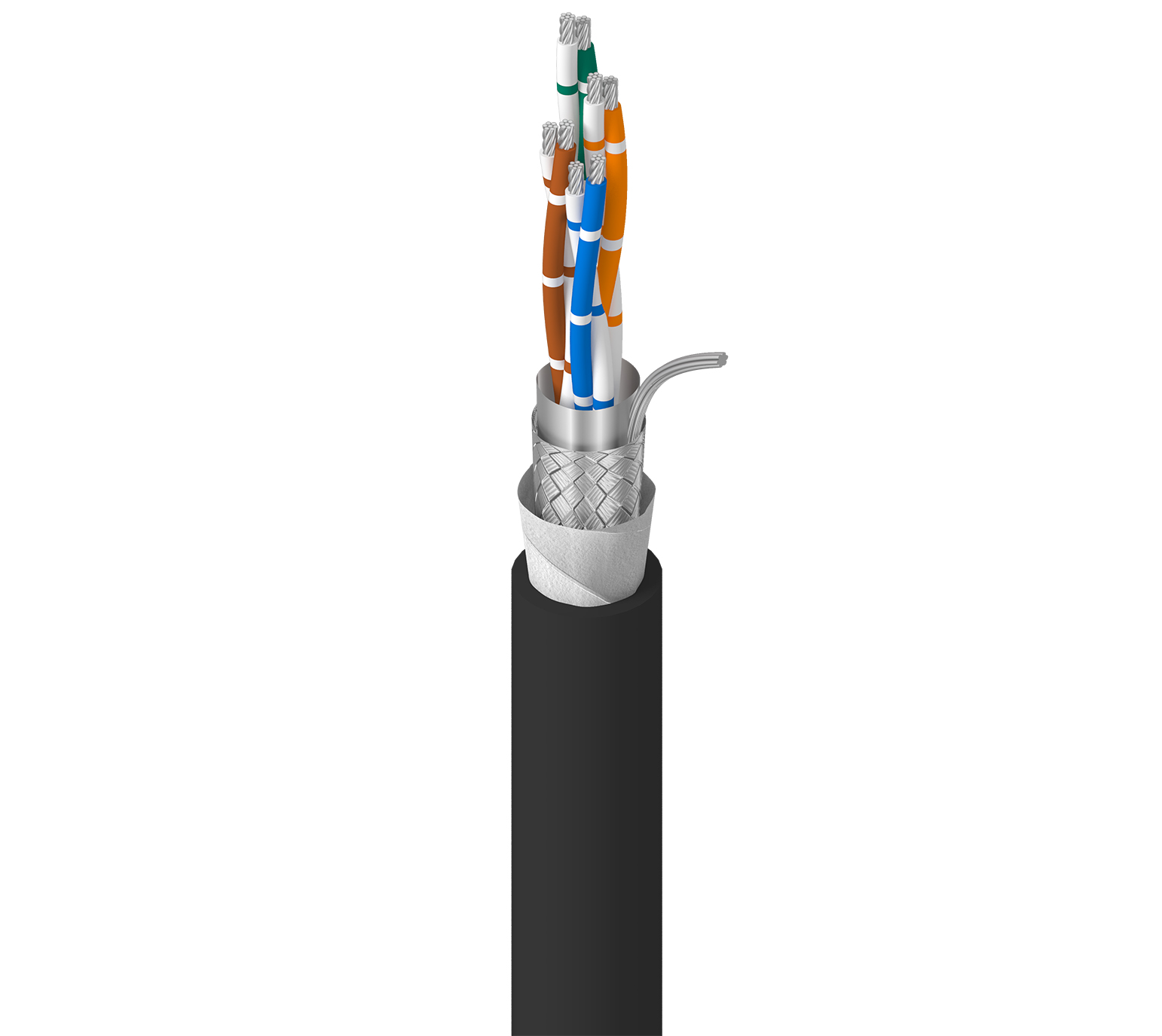

3109DB
  • 3109DB
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

direkte Erdverlegung, serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, für den Außenbereich wie etwa Solarbetrieb, Beleuchtung, usw.

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 4 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,023 Zoll (0,58 mm) 0,075 Zoll (1,9 mm) Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift, Weiß/Grün gestreift und Grün/Weiß gestreift, Weiß/Braun gestreift und Braun/Weiß gestreift HDPE

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %

Wasserabweisend

Wasserblockender Mantel

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
CPE – Chloriertes Polyethylen 0,053 Zoll (1,3 mm) 0,481 Zoll (12,2 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,481 Zoll (12,2 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 14,7 Ohm/1000 Fuß 11 pF/Fuß (36 pF/m) 20,9 pF/Fuß 120 Ohm 78 % 2,7 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

2,95 Ohm/1000 Fuß (9,68 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß

Speisung

UL-Nennspannung
300 V (CM, PLTC)

Temperatur

UL-Temperatur Betrieb
60 °C -20 °C bis +60 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
4,8 Zoll (120 mm) 4,8 Zoll (120 mm)

Maximale Zugspannung

80 lbs (36 kg)

Gewicht Kabelgebinde

86 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 FT1, IEC 60332-1-2

NEC/UL-Compliance

Artikel 725, Artikel 800, CM, PLTC

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Ölbeständigkeit: Erfüllt die Anforderungen an Ölbeständigkeit I und II gemäß UL1277, Tabelle 10.17
