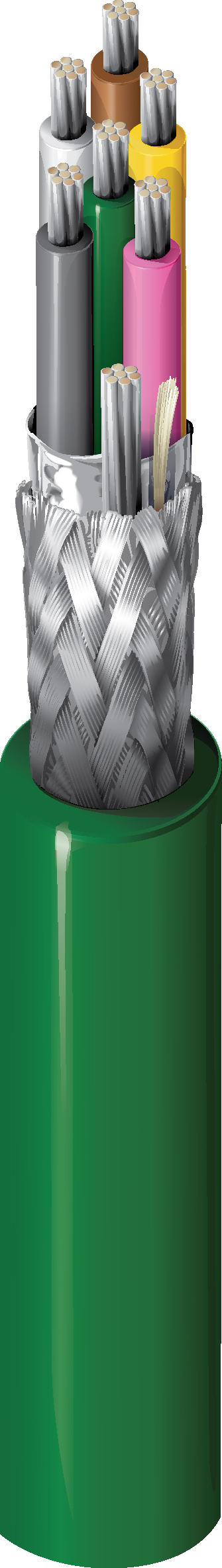

Artikelnummer: 3119A
DeviceBus® für InterBus®-S, 3 Pr #18+24 verseiltes TC (verzinntes Kupfer), PVC+PO-Isol., OS+TC Brd, PUR-Ummantelung, AWM 20233
DeviceBus® für InterBus®-S, 3 Paar 18+24AWG (7x26+7x32) verzinntes Kupfer, PVC+PO-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (90 %) Abschirmung, Äußere PUR-Ummantelung, AWM 20233
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation, usw. |
|---|
Physikalische Merkmale (allgemein)
Leiter
| Komponente | AWG | Verseilung | Material | Anzahl der Leiter | Anzahl der Paare |
|---|---|---|---|---|---|
| Paar(e) | 24 | 7x32 | TC – Verzinntes Kupfer | 3 | |
| Leiter | 18 | 7x26 | TC – Verzinntes Kupfer | 3 |
|
Anzahl der Leiter |
9 |
|---|
Isolierung
| Komponente | Material | Nennwanddicke |
|---|---|---|
| 24 AWG | PE – Polyethylen | 0,016 Zoll |
| 18 AWG | PVC – Polyvinylchlorid | 0,01 Zoll |
Farbtafel
| Nummer | Farbe |
|---|---|
| 1 | Weiß und braun |
| 2 | Pink und Grau |
| 3 | Grün und Gelb |
| 4 | |
| 5 | |
| 6 |
Farbtabelle 2
| Farbe |
|---|
| Rot |
| Blau |
| Gelb/Grün |
Äußere Abschirmung
| Typ | Layer | Material | Material-Handelsbezeichnung | Abdeckung [%] | Beidrahtmaterial | Beidraht AWG | Beidraht-Aufbau n x D |
|---|---|---|---|---|---|---|---|
| Band | 1 | Bi-Laminat (Alum + Poly) | Beldfoil® | 100 % | TC – Verzinntes Kupfer | 24 | 7x32 |
| Geflecht | 2 | Verzinntes Kupfer (TC) | 90 % |
Äußere Ummantelung
| Material | Nenndurchmesser | Nennwanddicke |
|---|---|---|
| PUR – Polyurethan | 0,333 Zoll | 0,035 Zoll |
Elektrische Kenndaten
Leiter DCR
| Komponente | Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR |
|---|---|---|
| 24 AWG | 23,4 Ohm/1000 Fuß | 2,7 Ohm/1000 Fuß |
| 18 AWG | 6,6 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Abschirmung |
|---|
| 15,4 pF/Fuß |
| 15,4 pF/Fuß |
Impedanz
| Charakteristische Nennimpedanz |
|---|
| 100 Ohm |
| 100 Ohm |
Verzögerung
| Nominale Ausbreitungsgeschwindigkeit (VP) [%] | Beschreibung: Nenngeschwindigkeit Prop. (VP) |
|---|---|
| 66 % | 24 AWG |
Bemessungsstrom
| Komponente | Max. Empfohlener Bemessungsstrom [A] |
|---|---|
| 24 AWG | 2,1 Ampere pro Leiter |
| 18 AWG | 4,8 Ampere pro Leiter |
Speisung
| UL Beschreibung | UL-Nennspannung |
|---|---|
| UL AWM 20233 | |
| 300 V |
Temperaturbereich
|
Nenntemperatur gemäß UL |
80 °C |
|---|---|
|
Betriebstemperaturbereich |
-40 °C bis +80 °C |
Mechanische Kenndaten
|
Ölbeständigkeit |
Ja |
|---|---|
|
Gewicht Kabelgebinde |
62 lbs/1000 Fuß |
|
Maximale Zugspannung |
100 lbs. |
|
Mindestbiegeradius/Minor Axis |
3 Zoll |
Standards
|
Compliance gemäß UL AWM |
AWM 20233 |
|---|---|
|
CPR-Euroklasse |
Eca |
Anwendbare Umwelt- und andere Programme
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|---|---|
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Ja |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
Eignung
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
|---|
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|---|---|
|
UL-Nennspannung |
300 V RMS (UL AWM Art 20233) |
Plenum/Nicht-Plenum
|
Plenum (J/N) |
Nein |
|---|
Zugehörige Artikelnummern
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.425 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.425 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 3119A Y5P500 | Grün Y5P | Rolle | 500 ft | 612825141976 |
| 3119A Y5P1000 | Grün Y5P | Rolle | 1.000 ft | 612825141969 |
