Produktnummer: 74004ELW

DataTuff® 7, 4PR #23 Sol BC, PO ins, S/FTP, LSNH Jkt, AWM 20851, Cca

DataTuff® 7, 4 Paar AWG 23 Blankes Kupfer – Massiv, Polyolefin (PO, PE, PP)-Isolierung, S/FTP – Gesamtgeflecht-/Einzelfolienabschirmung, LSZH-/FRNC-Ummantelung, AWM 20851, Cca

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

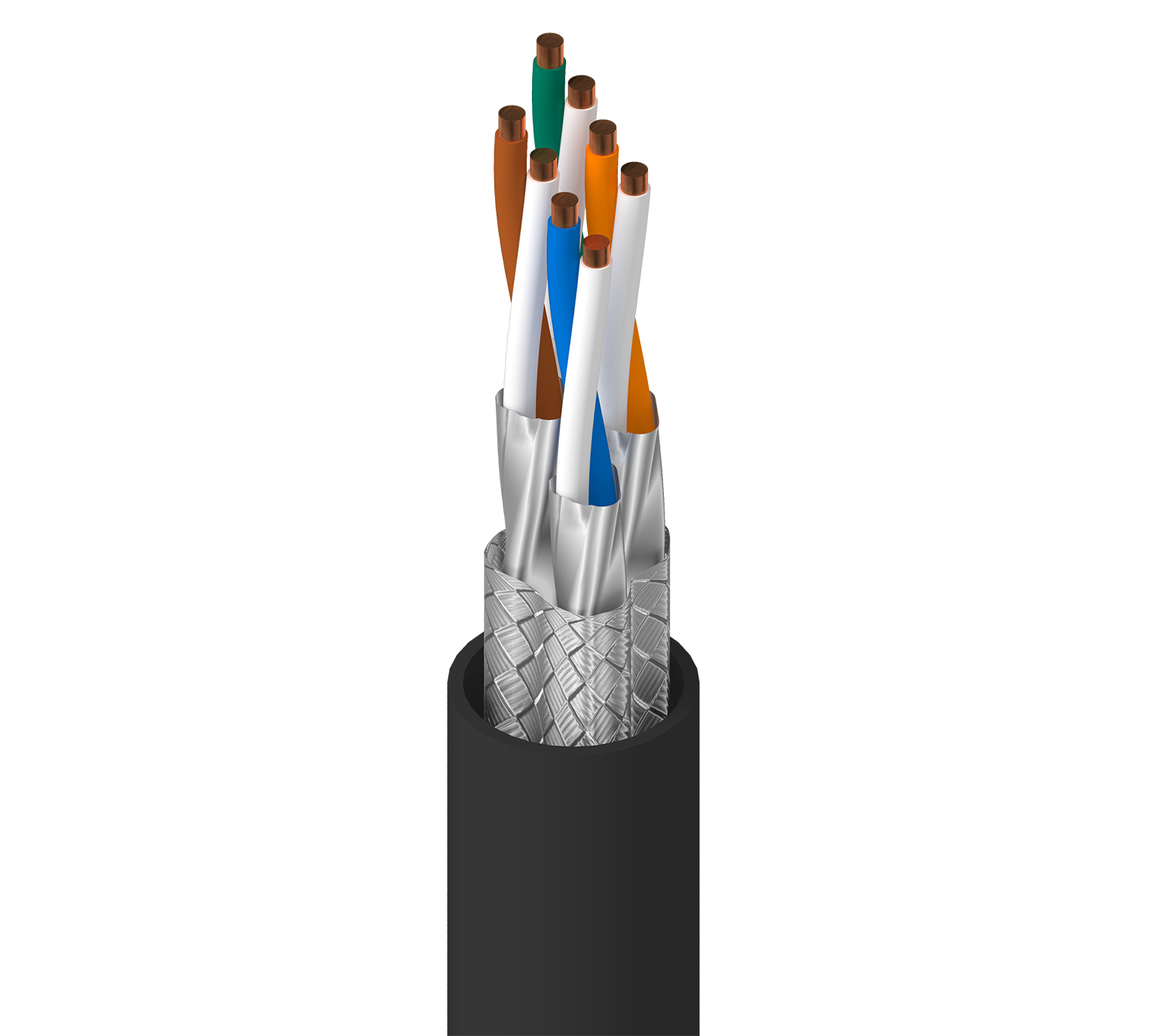

74004ELW
  • 74004ELW
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Cat7, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Size Stranding Material No. of Pairs No. of Elements
23 Solid BC - Bare Copper 4 8

Isolierung

Material Nom. Insulation Diameter Color Code
PO - Polyolefin (Foam) 1.45 mm (0.0571 in) White & Blue, White & Orange, White & Green, White & Brown

Kabelseele

Description
4 pairs twisted to cable core

Innenabschirmung

Element Shield Type Material Coverage
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Außenmaterial Aluminium

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8 mm (0.31 in)

Äußere Ummantelung1 Anmerkungen zur Tabelle

0

Gesamtdurchmesser des Kabels (Nennwert)

8 mm (0,31 Zoll)

Elektrik

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
75 Ohm/km (23 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Verzögerung

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 78%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
1 2 78 75 75 72 78 75 20
4 3.7 78 75 74.3 71.3 78 75 23
10 5.9 78 75 72.1 69.1 75.3 72.3 25
16 7.4 78 75 70.6 67.6 71.2 68.2 25
31.2 10.4 78 75 67.6 64.6 65.4 62.4 23.6
62.5 14.9 75.5 72.5 60.6 57.6 59.4 56.4 21.5
100 19 72.4 69.4 53.4 50.4 55.3 52.3 20.1
125 21.4 70.9 67.9 49.6 46.6 53.4 50.4 19.4
200 27.5 67.9 64.9 40.4 37.4 49.3 46.3 17
250 31 66.4 63.4 35.5 32.5 47.3 44.3 17.3
300 34.2 65.2 62.2 31.1 28.1 45.8 42.8 17.3
600 50.1 60.7 57.7 10.6 7.6 39.7 36.7 17.3
1000 66.9 57.4 54.4 35.3 32.3 15.1

Anmerkungen zur Hochfrequenz-Tabelle

Grenzwerte unter 4 MHz dienen nur zur Information.; Werte bei 1000 MHz dienen nur zur Information. Referenzstandard: IEC 61156-5

Transferimpedanz

Frequency Max. Transfer Impedance
1 MHz Max. 5 mOhm/m
10 MHz Max. 5 mOhm/m
30 MHz Max. 30 mOhm/m
100 MHz 100 mOhm/m

Transfer-Impedanzklasse

Klasse 1

Screening-Klasse

Typ Ib

Notizen zur Screening-Tabelle

Koppeldämpfung

Speisung

UL Voltage Rating Voltage Rating
30 V RMS 30 V AC

Temperatur

Operating Installation Storage
-40°C To +80°C -15°C To +60°C -40°C To +80°C

Biegeradius

Stationary Min. Installation Min.
40 mm (1.6 in) 80 mm (3.1 in)

Maximale Zugspannung

80 N (18 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Cca, Innenbereich, Sonnenlichtbeständigkeit – nur schwarz, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1,d1,a1; CPR UKCA-Klasse: Cca-s1,d1,a1

AWM-Compliance

AWM 20851

IEEE-Compliance

PoE: IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Datenkategorie

Kategorie 7

TIA/EIA-Compliance

ANSI/TIA 568.2-D

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61034-2 – Rauchdichte minimale Durchlässigkeit = 60 %

CENELEC-Compliance

DE 50173-1, Segregationsklasse gemäß EN50174-2 = d

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.50 Revisionsdatum: 08-25-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.50 Revisionsdatum: 08-25-2025
