Produktnummer: 773105T

RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, LSZH Jkt, BBA, LSZH Jkt, CMG, PLTC, Sun Res

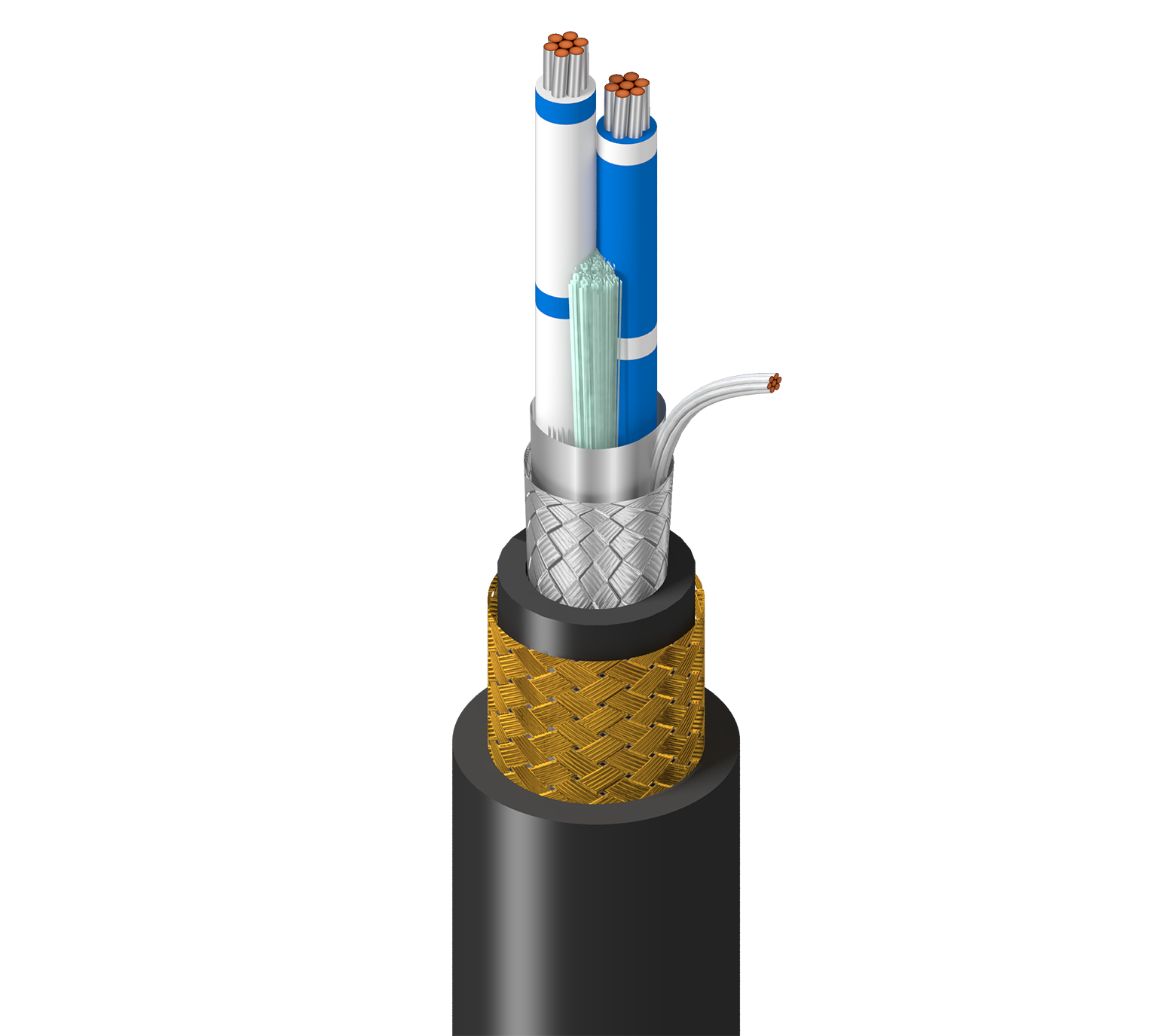

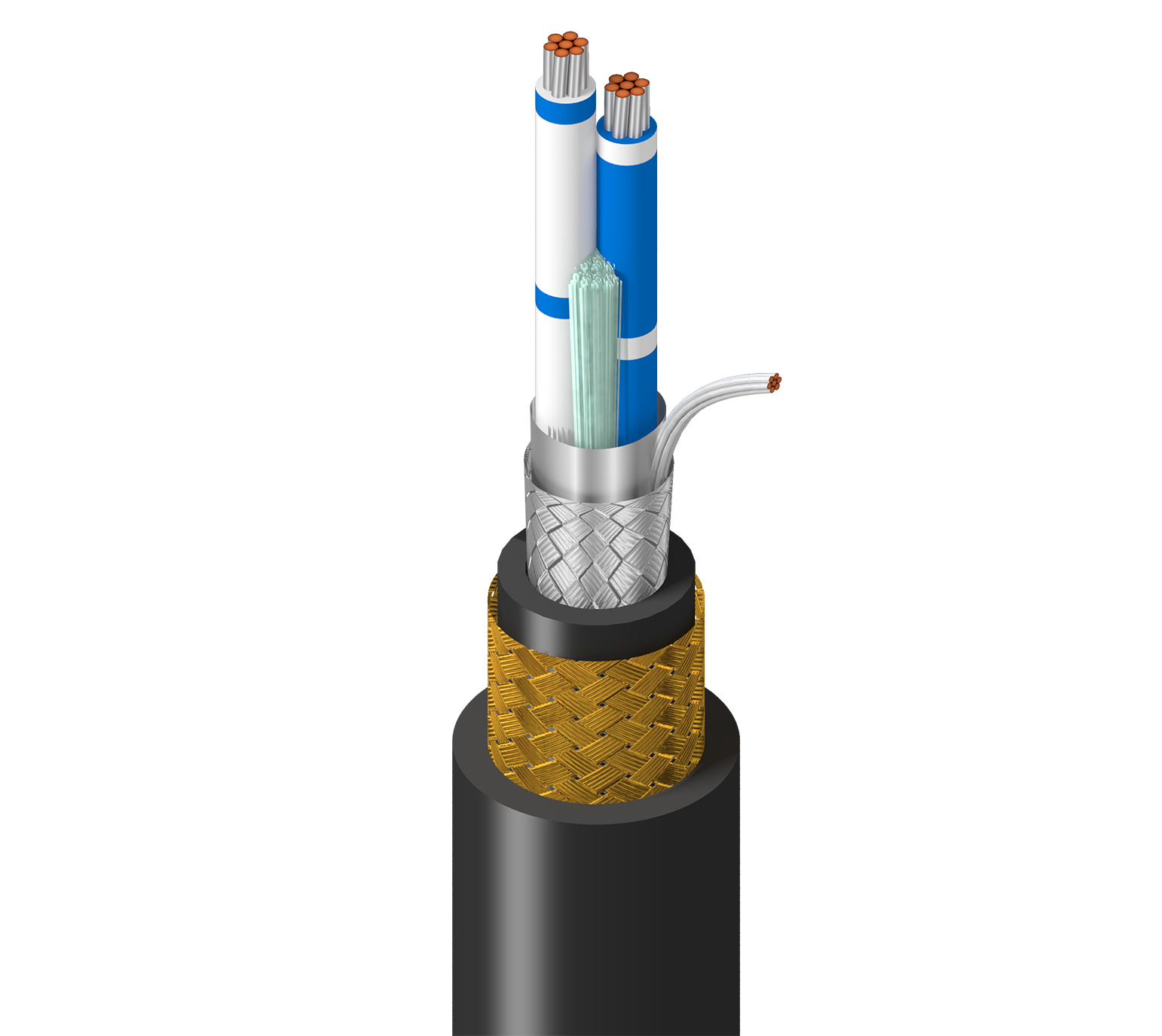

RS-485, 120 Ohm, 1 Paar 22AWG (7x30) verzinnte Kupfer-Datalene®-Isolierung, Gesamtfolie + 65 % verzinntes Kupfergeflecht, LSZH-Mantel, Bronze-Geflechtpanzerung, LSZH-Mantel, CMG, PLTC, SUN RES

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
773105T
  • 773105T
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Schiffsbord, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) White/Blue Stripe & Blue/White Stripe HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Innere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.450 in (11.4 mm)

Panzerung

Armor Type & Material
BBA - Bronze Braid Armor

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.050 in (1.3 mm) 0.605 in (15.4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,605 Zoll (15,4 mm)

Elektrik

Element Max. Conductor DCR Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 14.7 Ohm/km 120 Ohm 78%

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation) [dB/100ft]
Pair(s) 1 0.5

Speisung

UL Voltage Rating
300 V (CMG, PLTC)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Maximale Zugspannung

60 lbs (27 kg)

Gewicht Kabelgebinde

223 lbs/1000ft (332 kg/km)

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685

NEC/UL-Compliance

Artikel 725, Artikel 800, CMG, PLTC

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
773105T 0105000 Schwarz 612825188780
