Produktnummer: 7895A

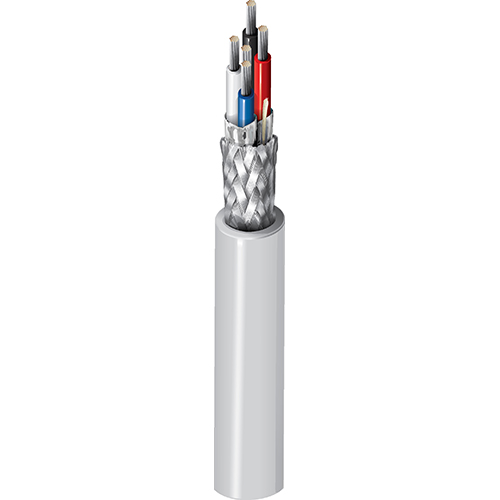

DeviceBus®, 2 Pr #18+20 Str TC, PVC+FPE Ins, IS+OA TC Brd, PVC Jkt, CMG, PLTC

DeviceBus® für ODVA DeviceNet™, 2 Paare 18+20AWG (19x30+19x32) verzinntes Kupfer, PVC+Schaum-PE-Isolierung, individuelle Beldfoil® & OA-Abschirmung aus verzinntem Kupfergeflecht (65 %), PVC-Außenmantel, CMG, PLTC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7895A
  • 7895A
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, ODVA-Geräteebenenkommunikation, verwendet mit CIP (Common Industrial Protocol) zur Steuerung, Konfiguration und Datenerfassung zwischen Geräten wie Sensoren und Aktoren und Geräten höherer Ebene wie SPS und PC in der industriellen Automatisierung, Bustopologie usw.

Leiter

Element No. of Elements Size Stranding Material
Power Pair(s) 1 18 AWG 19x30 TC - Tinned Copper
Data Pair(s) 1 20 AWG 19x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Power Pair(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.080 in (2.0 mm) Red & Black
Data Pair(s) PE - Polyethylene (Foam) 0.040 in (1.0 mm) 0.129 in (3.28 mm) Blue & White

Innenabschirmung

Element Shield Type Material Coverage
Power Pair(s) Tape Bi-Laminate (Alum+Poly) 100%
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100%

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Braid Tinned Copper (TC) 65% 20 AWG (19x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.378 in (9.60 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Jacke OD + /- 0,010

Gesamtdurchmesser des Kabels (Nennwert)

0,378 Zoll (9,60 mm)

Elektrik

Element Nom. Conductor DCR Max. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Power Pair(s) 6.9 Ohm/1000ft 6.9 Ohm/1000ft 4 Amps Per Conductor at 24 V (per NEC CL2) (Power Pair)
Data Pair(s) 10.9 Ohm/1000ft (35.8 Ohm/km) 10.9 Ohm/100m 12 pF/ft (39 pF/m) 120 Ohm 75%

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,2 Ohm/1000 Fuß (10 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMG, PLTC), 600 V (UL AWM 20201)

Temperatur

UL Temperature Operating
75°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
3.8 in (97 mm) 3.8 in (97 mm)

Maximale Zugspannung

65 lbs (29 kg)

Gewicht Kabelgebinde

76 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL 1685 FT4, FT4, IEEE 1202, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800, CMG, PLTC

AWM-Compliance

AWM 20201

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Weitere Standard-Compliance(s)

ODVA Kabel III

Anmerkungen

Mitte. Messmarkierungen auf der Ummantelung zur Unterstützung bei der Installation. ODVA DeviceNet ist ein eingetragenes Warenzeichen der Open DeviceNet Vendor Association, Inc.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.550 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.550 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
7895A T5U500 Grau T5U Rolle 500 ft 612825190806
7895A T5U1000 Grau T5U Rolle 1.000 ft 612825190790 C
7895A T5U5000 Grau T5U Rolle 5.000 ft 612825190813 C Z
