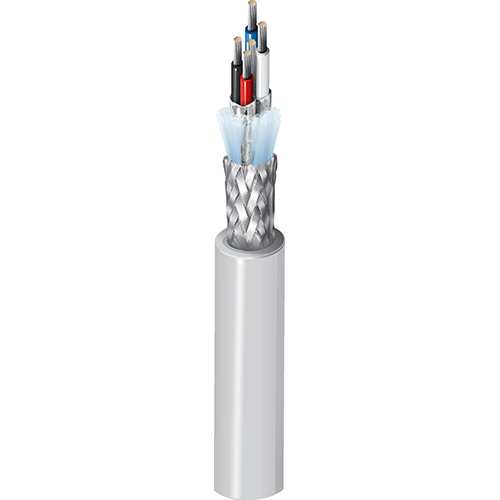

Produktnummer: 7896T

DeviceBus®, 2 Pr #16+18 Str TC, XLPe+PP Ins, IS+OA TC Brd, LSZH Jkt, 600V TC-ER-ST1

DeviceBus® für ODVA DeviceNet™, 2 Paare 16+18AWG (19x29+19x30) verzinntes Kupfer, XLPE+PP-Isolierung, individuelle Beldfoil® & OA-Abschirmung aus verzinntem Kupfergeflecht (65 %), LSZH-Außenmantel, 600 V TC-ER-ST1

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
7896T
  • 7896T
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Raue Umgebung, ODVA-Geräteebenenkommunikation, verwendet mit CIP (Common Industrial Protocol) zur Steuerung, Konfiguration und Datenerfassung zwischen Geräten wie Sensoren und Aktoren und Geräten höherer Ebene wie SPS und PC in der industriellen Automatisierung, Bustopologie usw.

Leiter

Element No. of Elements Size Stranding Material
Power Pair(s) 1 16 AWG 19x29 TC - Tinned Copper
Data Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code Notes
Power Pair(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.031 in (0.79 mm) Red & Black
Data Pair(s) PP - Polypropylene 0.068 in (1.7 mm) Blue & White Flame Retardant

Innenabschirmung

Element Shield Type Material Coverage
Power Pair(s) Tape Bi-Laminate (Alum+Poly) 100%
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100%

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Braid Tinned Copper (TC) 65% 16 AWG (19x29) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.115 in (2.92 mm) 0.646 in (16.4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,646 Zoll (16,4 mm)

Elektrik

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Power Pair(s)
Data Pair(s) 120 Ohm 75%

Speisung

UL Voltage Rating
600 V (TC-ER-ST1)

Temperatur

UL Temperature
75°C Dry

Umweltverträglichkeit

Außenbereich, Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 336, TC-ER-ST1

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.365 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.365 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
7896T 0105000 Schwarz 612825190851 C
