Artikelnummer: 8132

RS232/485 kapazitätsarm, Nr. 28-2pr, FPE, O/A Folie und Geflecht, PVC-Ummantelung, CL2, 120 Ω

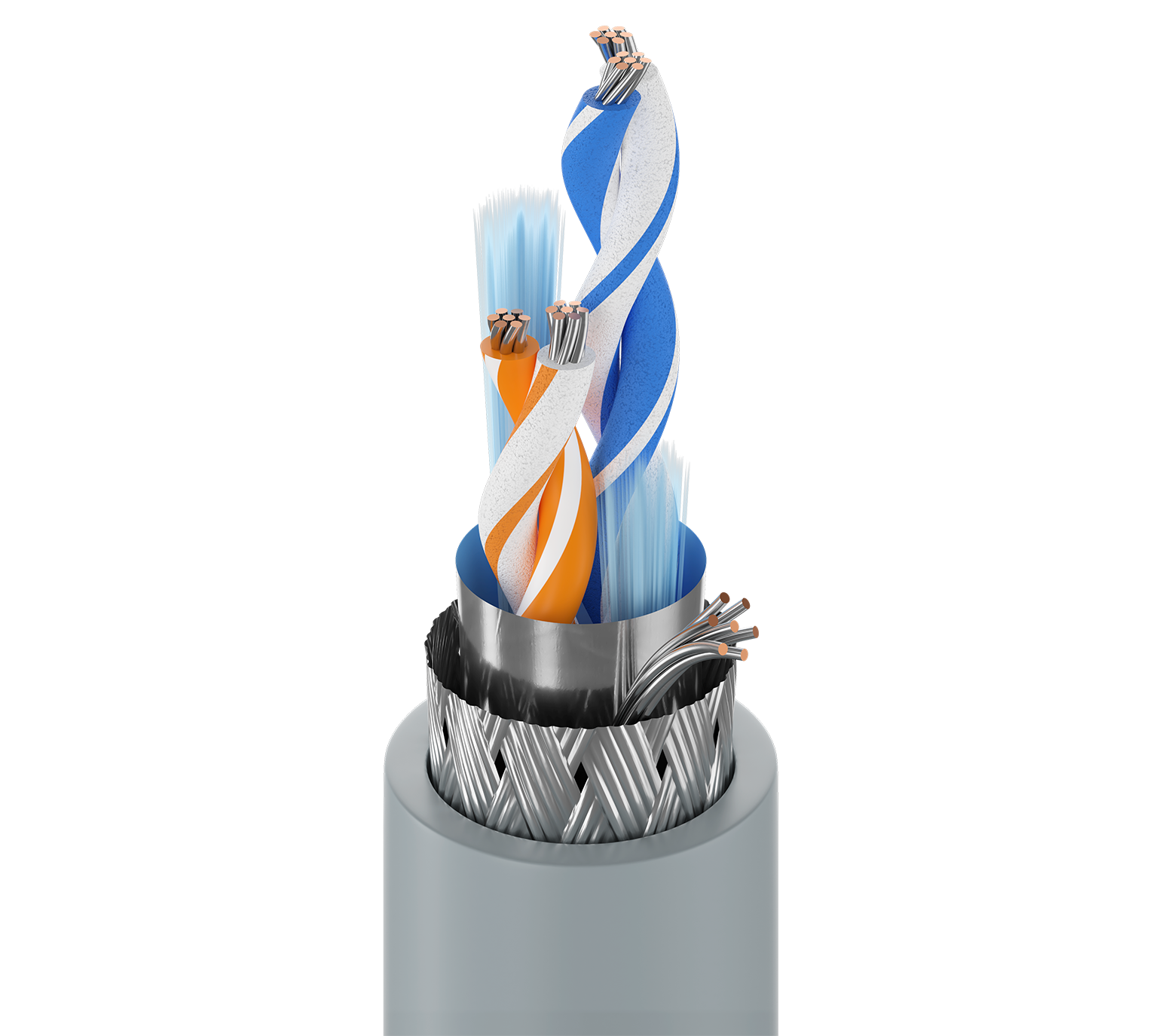

EIA RS-232/485 Computerkabel, 2-Paar, 28 AWG verseilt (7x36) mit verzinnten Kupferleitern, Datalene®-Isolierung, Durchgehend Beldfoil® (100 % Abdeckung) + Geflecht aus verzinntem Kupfer (65 % Abdeckung), 28 AWG verseilter Erdungsdraht aus verzinntem Kupfer, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8132
  • 8132
4 von 1

Technische Daten

Alle aufklappen

Produktbeschreibung

Mögliche Anwendungen

RS-232 Anwendungen mit erweiterter Reichweite; RS-485 Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 2 28 AWG 7x36 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PE – Polyethylen (Schaum) 0,015 Zoll (0,38 mm) 0,044 Zoll (1,1 mm) Western Electric Standard

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 28 AWG (7 x 36) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,035 Zoll (0,89 mm) 0,220 Zoll (5,59 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,220 Zoll (5,59 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 65 Ohm/1000 Fuß 11 pF/Fuß (36 pF/m) 20 pF/Fuß (66 pF/m) 120 Ohm 78 % 1 Ampere pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
30 V (UL AWM 2919)

Temperatur

UL-Temperatur Betrieb
80 °C -30 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
2,2 Zoll (56 mm) 2,2 Zoll (56 mm)

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

26 lbs/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 725, CL2

AWM-Compliance

AWM 2919

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Zu den Merkmalen der Datalene®-Isolierung gehören eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle, verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.492 Revisionsdatum: 03.02.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8132 060100 Chrom Rolle 100 ft 612825195221
8132 060500 Chrom Rolle 500 ft 612825195245 C
8132 0601000 Chrom Rolle 1.000 ft 612825195238 C
8132 0605000 Chrom Rolle 5.000 ft 612825195252
