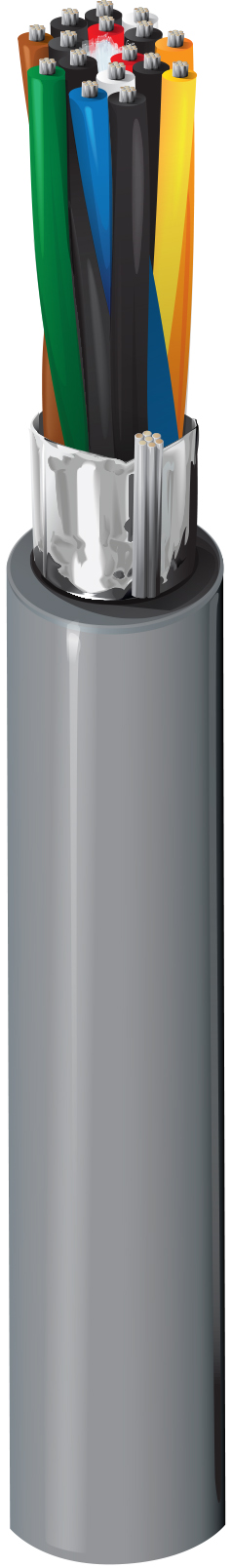

Produktnummer: 8138FO

RS232/485 Low Cap, #28-8pr, FPO, O/A-Folie, PVC-Hülle, CL2, 120Ω

Computer-EIA-RS-232/485-Kabel, 28 AWG Litzenleiter (7 x 36) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 28 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8138FO
  • 8138FO
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-232-Anwendungen mit erweiterter Distanz; RS-423-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Leiter

AWG Stranding Material No. of Pairs
28 7x36 TC - Tinned Copper 8

Anzahl der Leiter

16

Isolierung

Material Material Trade Name Nominal Wall Thickness
PE - Polyethylene (Foam) Datalene® 0.015 in

Farbtafel

Number Color
1 White/Blue & Blue/White
2 White/Orange & Orange/White
3 White/Green & Green/White
4 White/Brown & Brown/White
5 White/Gray & Gray/White
6 Red/Blue & Blue/Red
7 Red/Orange & Orange/Red
8 Red/Green & Green/Red

Äußere Abschirmung

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 100% TC - Tinned Copper 28 7x36

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.31 in 0.04 in

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR
65 Ohm/1000ft 17.7 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
11 pF/ft 20 pF/ft

Impedanz

Nominal Characteristic Impedance
120 Ohm

Verzögerung

Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
78 ns/100m 78%

Bemessungsstrom

Max. Recommended Current [A]
0.7 Amps per Conductor at 25ºC

Speisung

UL Description UL Voltage Rating
UL AWM Style 2919 30 V RMS (UL AWM Style 2919)
CL2 150 V RMS (CL2)

Betriebstemperaturbereich

-30°C Bis +80°C

Gewicht Kabelgebinde

37 lbs/1000ft

Minimaler Biegeradius der Nebenachse

3.25 in

NEC/(UL)-Compliance

Klasse 2

Compliance gemäß UL AWM

AWM 2919 (30 V 80°C)

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

UL1685

UL-Nennspannung

30 V RMS (UL AWM Art 2919)

Plenum (J/N)

Nein

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Anmerkungen

Zu den Isolierungsmerkmalen von Datalene® zählen eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.341 Revisionsdatum: 02-03-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.341 Revisionsdatum: 02-03-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
8138FO 0601000 Chrom 612825195436
