Produktnummer: 8142FO

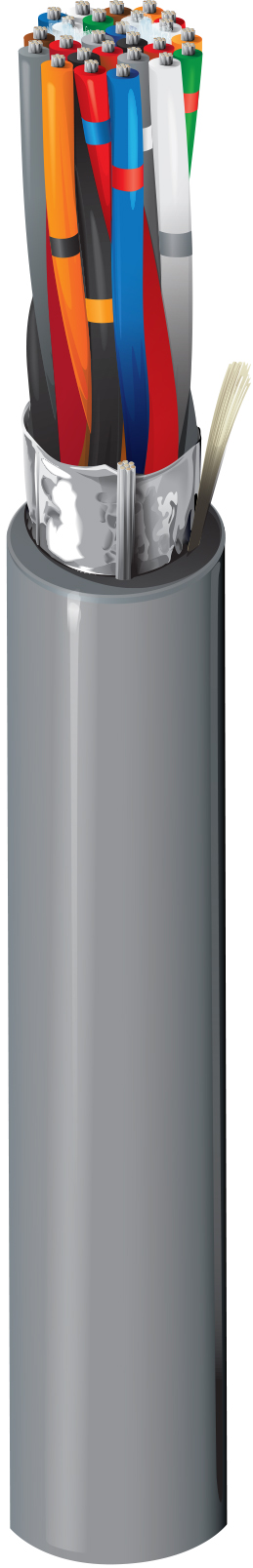

RS232/485 Low Cap, #28-12.5pr, FPO, O/A-Folie, PVC-Hülle, CL2, 120Ω

Computer-EIA-RS-232/485-Kabel, 28 AWG Litzenleiter (7 x 36) aus verzinntem Kupfer, Datalene®-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 28 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8142FO
  • 8142FO
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-232-Anwendungen mit erweiterter Distanz; RS-423-Anwendungen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 12 28 AWG 7x36 TC - Tinned Copper
Conductor(s) 1 28 AWG 7x36 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.032 in (0.81 mm) 0.077 in (2.0 mm) White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Gray & Gray/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Gray & Gray/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Gray
Conductor(s) 0.014 in (0.36 mm) 0.044 in (1.1 mm) Gray

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 28 AWG (7x36) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.385 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,385 Zoll

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 73.5 Ohm/1000ft 11 pF/ft (36 pF/m) 20 pF/ft (66 pF/m) 120 Ohm 78% 0.5 Amps per Conductor at 30ºC
Conductor(s) 72.1 Ohm/1000ft (237 Ohm/km) 1.6 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

19,47 Ohm/1000 Fuß (63,88 Ohm/km)

Speisung

UL Voltage Rating
30 V (AWM 2919), 300 V (CL2)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
3.85 in (97.8 mm) 3.85 in

Maximale Zugspannung

54.6 lbs (24.8 kg)

Gewicht Kabelgebinde

47 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685

NEC/UL-Compliance

Artikel 725, CL2

AWM-Compliance

AWM 2919

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Zu den Isolierungsmerkmalen von Datalene® zählen eine niedrige Dielektrizitätskonstante und ein Verlustfaktor für eine schnelle und verzerrungsarme Datenverarbeitung. Zu den physikalischen Eigenschaften gehören gute Druckfestigkeit und geringes Gewicht.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.349 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.349 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
8142FO 0601000 Chrom 612825195467 C
8142FO 060500 Chrom 612825195474 C
