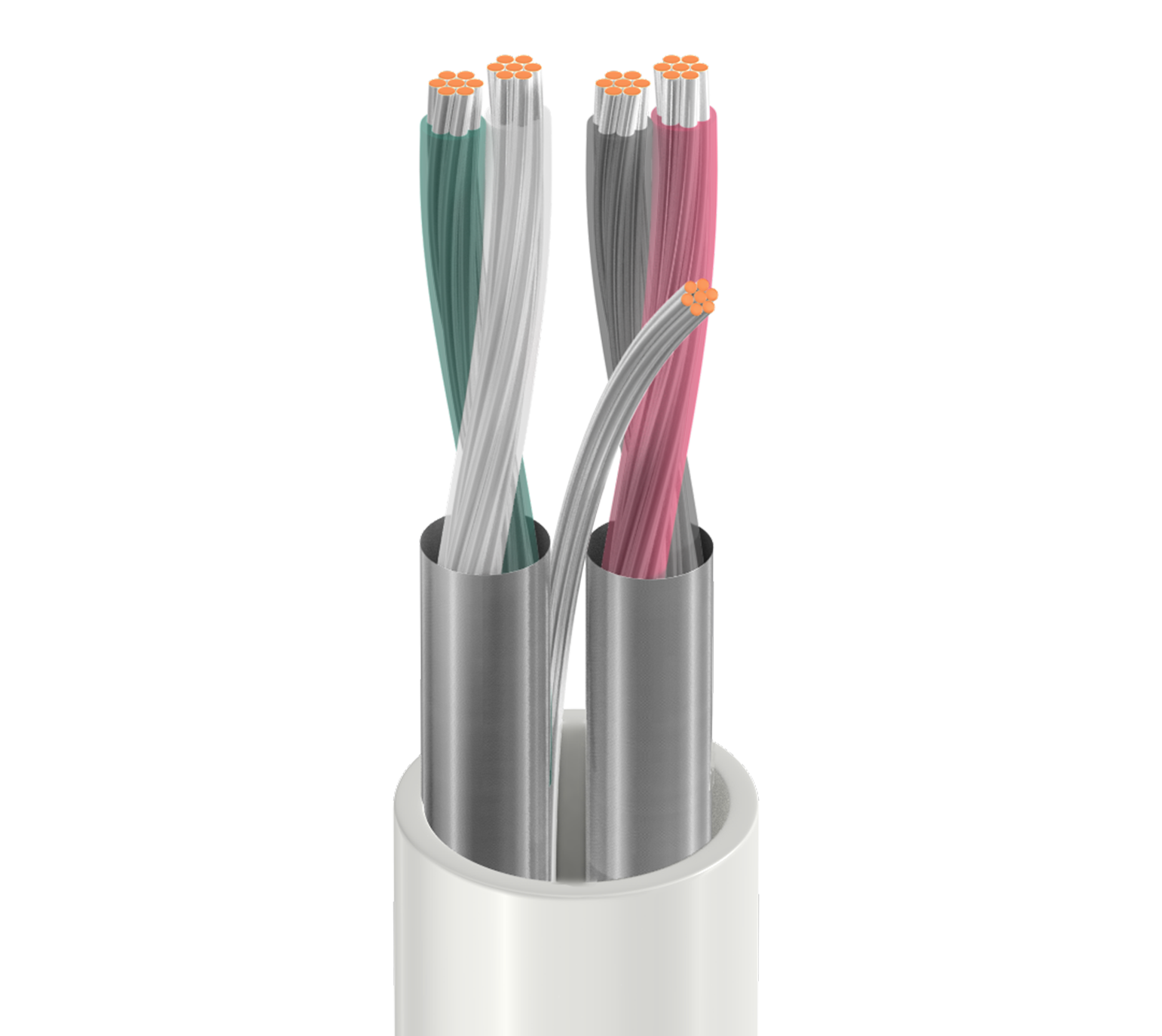

Audio-, Steuerungs- & Instrumentenkabel, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, FEP-Isolierung, verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, Flamarrest®-Ummantelung, Plenum-geeignet.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Anwendungen im Innenraumplenum; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	7x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene	0.007 in (0.18 mm)	0.042 in (1.1 mm)	Black & Red, Green & White

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.153 in (3.89 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,153 Zoll (3,89 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	14.7 Ohm/1000ft	15 Ohm/1000ft (49 Ohm/km)	43 pF/ft (140 pF/m)	75 pF/ft (250 pF/m)	36 Ohm	62%	2.3 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMP)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C	-20°C to +90°C

Biegeradius

Stationary Min.	Installation Min.
1.5 in (38 mm)	1.5 in (38 mm)

Maximale Zugspannung	46 lbs (21 kg)
Gewicht Kabelgebinde	19 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Plenum, Innenbereich
Entflammbarkeit/Brandverhalten	NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	8723

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.552 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.552 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	UPC	Fußnote
82723 8771000	Natur	612825197607	C
82723 8775000	Natur	612825197614
82723 877U1000	Natur	612825197577
82723 877U2000	Natur	612825197584
82723 877U500	Natur	612825197591
