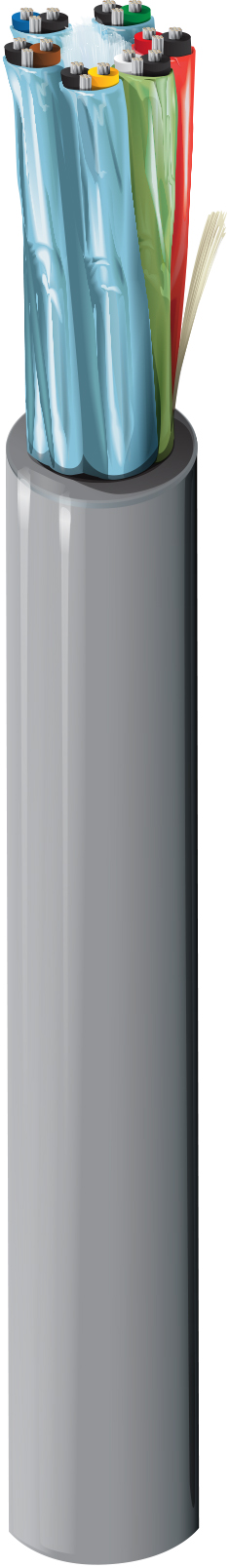

Audio-, Steuer- & Instrumentenkabel, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, FEP-Isolierung, verdrillte Paare einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), Gesamtmantel gemäß Tabelle unten, 22 AWG Litzenleiter aus verzinntem Kupfer.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Anwendungen im Innenraumplenum; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	22	7x30	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
FEP - Fluorinated Ethylene Propylene	0.011 in (0.28 mm)	0.050 in (1.3 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.314 in

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Max. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
18.2 Ohm/1000ft	160 Ohm/km	10.46 Ohm/1000ft (34.32 Ohm/km)	35 pF/ft (110 pF/m)	76 pF/ft (250 pF/m)	46 Ohm	0.18 µH/ft (0.59 µH/m)	62%	1.96 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C	0°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
3.14 in (79.8 mm)	3.14 in

Maximale Zugspannung	118.7 lbs (53.84 kg)
Gewicht Kabelgebinde	67 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	NFPA 262 (UL910), FT6
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	8778
