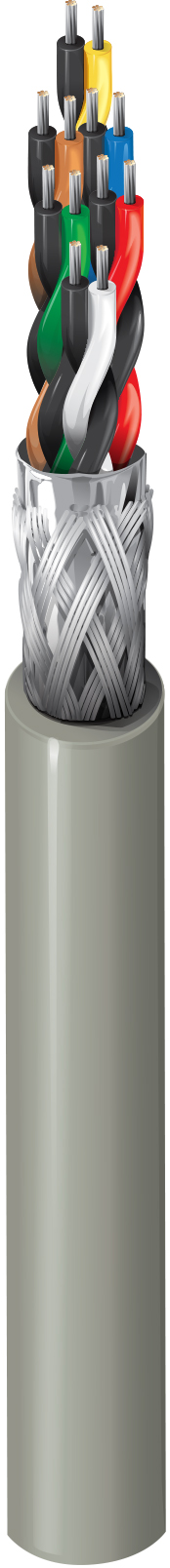

Artikelnummer: 8306

RS-232, kapazitätsarm, Nr. 22-6pr, SR-PVC, O/A Folie und Geflecht, PVC-Ummantelung, CMG

EIA RS-232-Computerkabel, 22 AWG verseilt (7x30) mit verzinnten Kupferleitern, halbsteife PVC-Isolierung, 6 verdrillte Paare, Durchgehend Beldfoil® (100 % Abdeckung) + Geflecht aus verzinntem Kupfer (65 % Abdeckung), PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
8306
  • 8306
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

RS-232-Anwendungen für größere Entfernungen; Computerkommunikation; analoge Niederspannungssignale (4-20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 6 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) SR-PVC – Polyvinylchlorid (halbsteif) 0,011 Zoll (0,28 mm) 0,051 Zoll (1,3 mm) Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 65 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,035 Zoll (0,89 mm) 0,348 Zoll (8,84 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,348 Zoll (8,84 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 35 pF/Fuß (110 pF/m) 63 pF/Fuß (210 pF/m) 60 % 1,96 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL-Temperatur Betrieb
80 °C -30 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
3,5 Zoll (89 mm) 3,5 Zoll (89 mm)

Maximale Zugspannung

109 Pfund (49.4 kg)

Gewicht Kabelgebinde

72 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685 FT4, FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.459 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.459 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8306 060100 Chrom Rolle 100 ft 612825202967
8306 060500 Chrom Rolle 500 ft 612825202981 C
8306 0601000 Chrom Rolle 1.000 ft 612825202974 C
8306 0605000 Chrom Rolle 5.000 ft 612825202998
