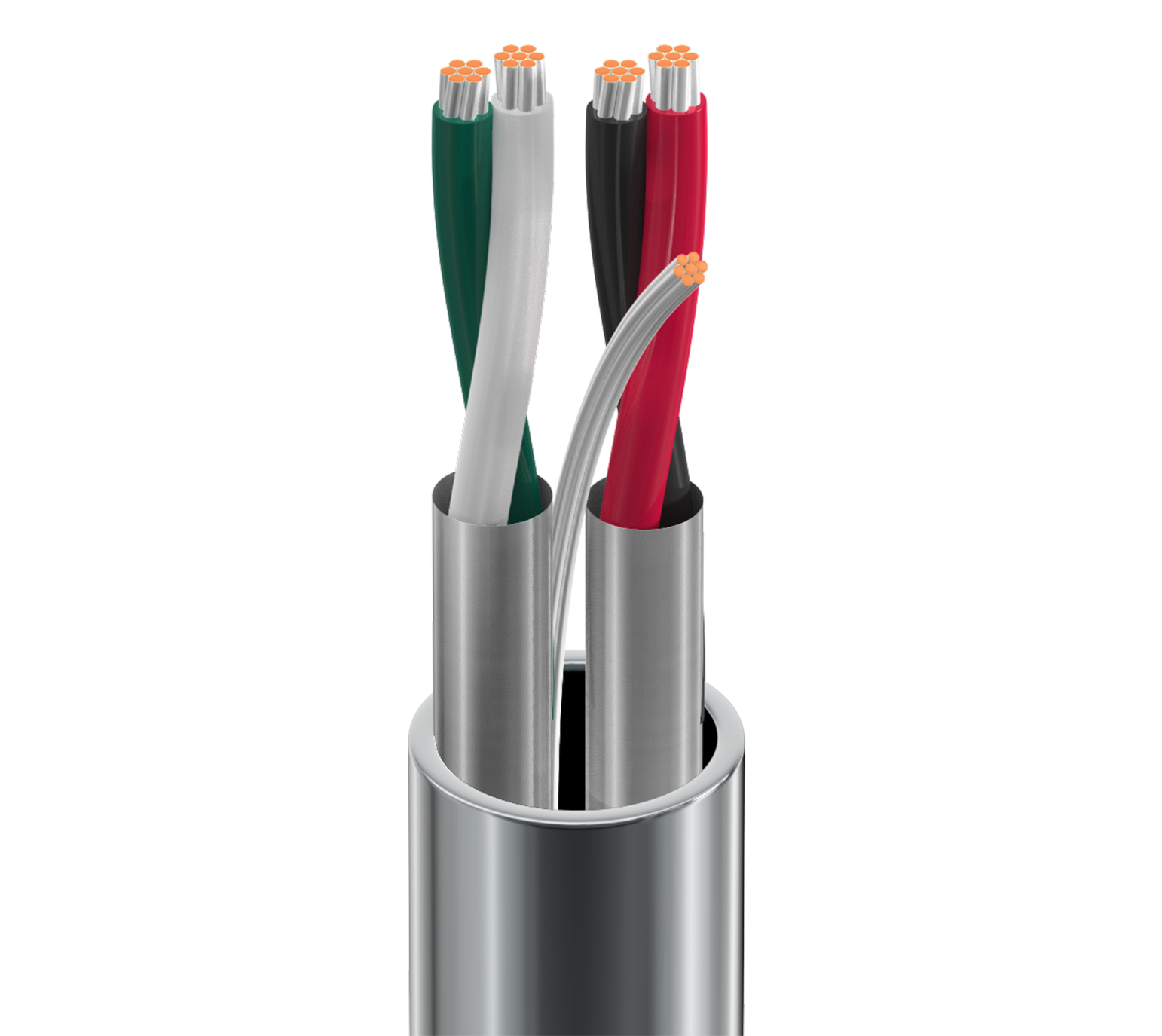

Mehrpaariges Kabel

Audio, Steuer- und Instrumentierungskabel, 22 AWG verseilt (7x30) mit verzinnten Kupferleitern, Polypropylen-Isolierung, Twisted Pair, einzeln mit Beldfoil® geschirmt (100 % Abdeckung), 24 AWG verseilter Erdungsdraht aus verzinntem Kupfer, PVC-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Alle aufklappen

Produktbeschreibung

Mögliche Anwendungen	analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken

Konstruktionsmerkmale

Leiter

Komponente	Anzahl der Elemente	Größe	Verseilung	Material
Paar(e)	2	22 AWG	7x30	TC – Verzinntes Kupfer

Isolierung

Komponente	Material	Nenndicke	Nenndurchmesser der Isolierung	Farbcodierung
Paar(e)	PP – Polypropylen	0,009 Zoll (0,23 mm)	0,046 Zoll (1,2 mm)	Schwarz und Rot, Grün und Weiß

Innenabschirmung

Komponente	Abschirmungstyp	Material	Abdeckung	Beidrahttyp	Anmerkungen
Paar(e)	Band	Bi-Laminat (Alum + Poly)	100 %	24 AWG (7 x 32) TC (verzinntes Kupfer)	Folienband um jedes Paar, ein Erdungsdraht

Äußere Ummantelung

Material	Nenndicke	Nennwert Durchmesser
PVC – Polyvinylchlorid	0,020 Zoll (0,51 mm)	0,160 Zoll (4,06 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,160 Zoll (4,06 mm)

Elektrische Kenndaten

Elektrik

Komponente	Nennwert Leiter DCR	Nennwert Innenabschirmung DRC	Nennkapazität Leiter-zu-Leiter	Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung)	Nennwert Impedanzeigenschaft	Nenninduktivität	Nennwert Ausbreitungsgeschwindigkeit	Max. Bemessungsstrom
Paar(e)	18,2 Ohm/1000 Fuß	18,38 Ohm/1000 Fuß (60,30 Ohm/km)	33 pF/Fuß (110 pF/m)	62 pF/Fuß (200 pF/m)	52 Ohm	0,17 µH/ft (0,56 µH/m)	66 %	2,8 Amp pro Leiter bei 25 ºC

Hohe Frequenz (Nennwert/typisch)

Nennwert Einfügungsverlust (Dämpfung)
10 dB/100 m

Speisung

UL-Nennspannung
300 V (CM)

Mechanische Kenndaten

Temperatur

UL-Temperatur	Betrieb
60 °C	-20 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand	Mindestinstallation
1,6 Zoll (41 mm)	1,6 Zoll (41 mm)

Maximale Zugspannung	42 lbs (19 kg)
Gewicht Kabelgebinde	17 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca; CPR UKCA Klasse: Eca
NEC/UL-Compliance	Artikel 800, CM
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Plenum-Nummer	82723, 87723, 88723

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.575 Revisionsdatum: 07.09.2025
Fußnote	C - KISTENAUFSTELLER, Y - ENDGÜLTIGE AUFSTELLERLÄNGE KANN ZWISCHEN -10 % UND +20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES STÜCKS BETRÄGT 1500'.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.575 Revisionsdatum: 07.09.2025
Fußnote	C - KISTENAUFSTELLER, Y - ENDGÜLTIGE AUFSTELLERLÄNGE KANN ZWISCHEN -10 % UND +20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES STÜCKS BETRÄGT 1500'.

Einen Fehler melden

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC/EAN	Fußnote
8723,0030	Chrom	Rolle	30 m	8719605018571
8723 060100	Chrom	Rolle	100 ft	612825214441
8723,00100	Chrom	Rolle	100 m	8719605159229
8723.00U152	Chrom	UnReel	152 m	8719605018588
8723,01152	Chrom	Rolle	152 m	8719605018601
8723.00U305	Chrom	UnReel	305 m	8719605018595
8723,01305	Chrom	Rolle	305 m	8719605018632
8723 060500	Chrom	Rolle	500 ft	612825214526
8723 060U500	Chrom	UnReel	500 ft	612825214434
8723,02500	Chrom	Rolle	500 m	8719605018663
8723,01610	Chrom	Rolle	610 m	8719605018656
8723 0601000	Chrom	Rolle	1.000 ft	612825214458	C
8723 060U1000	Chrom	UnReel	1.000 ft	612825214410
8723,001000	Chrom	Rolle	1.000 m	8719605018564
8723,011524	Chrom	Rolle	1.524 m	8719605018618
8723 0601640	Chrom	Rolle	1.640 ft	612825214496
8723 0602000	Chrom	Rolle	2.000 ft	612825214502	C
8723 060U2000	Chrom	Rolle	2.000 ft	612825214427
8723,013048	Chrom	Rolle	3.048 m	8719605018625
8723,013050	Chrom	Rolle	3.050 m	8719605018649
8723 0603280	Chrom	Rolle	3.280 ft	612825214519	C
8723 0605000	Chrom	Rolle	5.000 ft	612825214533	C
8723 06010000	Chrom	Rolle	10.000 ft	612825214465	C Y
8723 06010001	Chrom	Rolle	10.000 ft	612825214472	C
8723 0609999	Chrom	Rolle	10.000 ft	612825214540	C Y
8723 06015000	Chrom	Rolle	15.000 ft	612825214489
