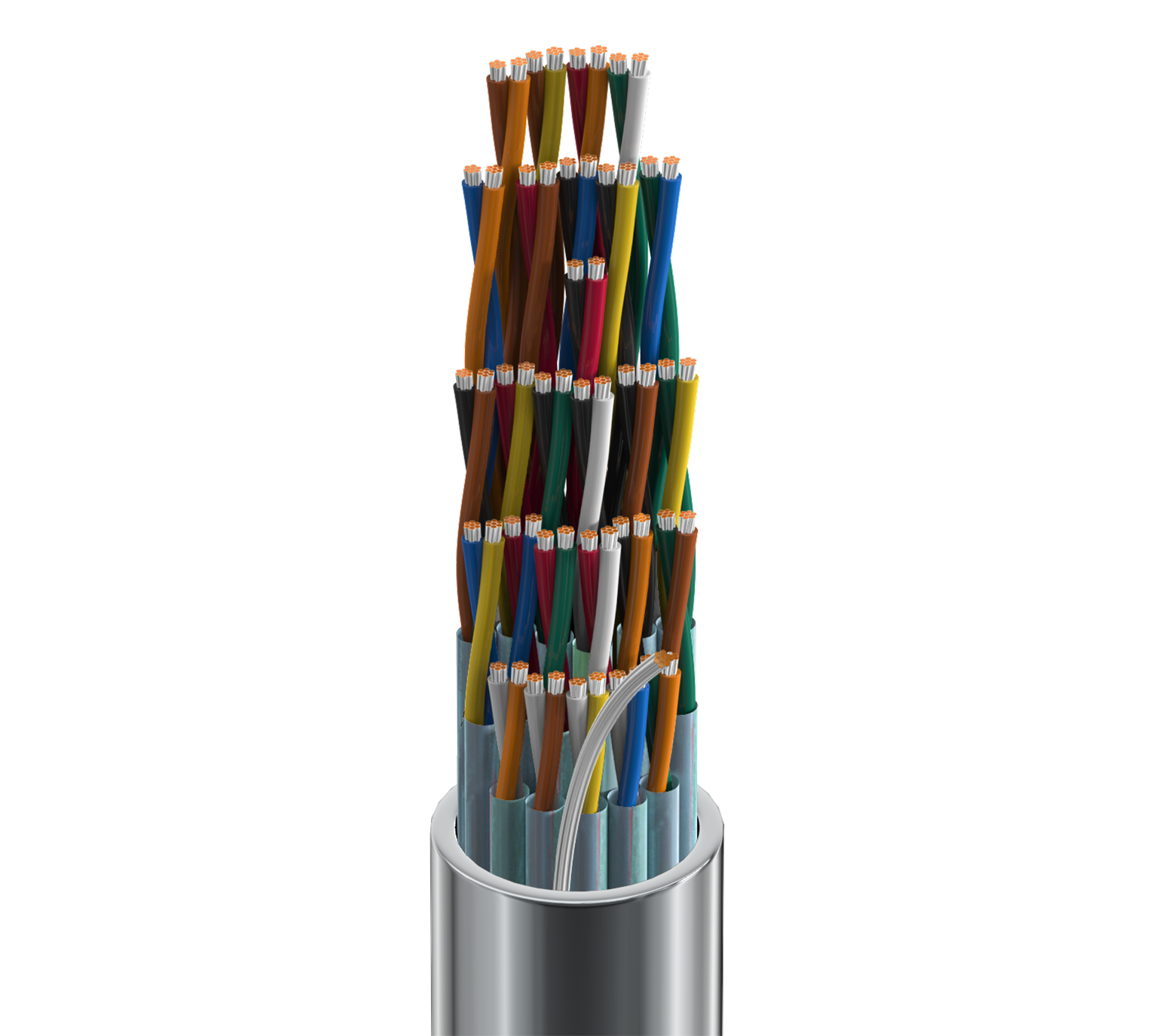

Artikelnummer: 8773

Audio, Kontrolle und Instrumentierung, Nr. 22-27pr, PP, Einzelfolie, PVC-Ummantelung, CM

Audio, Steuer- und Instrumentierungskabel, 27-Paar, 22 AWG verseilt (7x30) mit verzinntem Kupferleiter, Polypropylen-Isolierung, einzeln geschirmte Paare mit Beldfoil® (100 % Abdeckung), durchgehende PVC-Ummantelung und 22 AWG verseilter Erdungsdraht aus verzinntem Kupfer.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8773
  • 8773
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

analoge Niederspannungssignale (4–20 ma, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Computerkommunikation; Verdrahtung von Schaltschränken

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 27 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PP – Polypropylen 0,011 Zoll (0,28 mm) 0,050 Zoll (1,3 mm) Schwarz und Rot, Schwarz und Weiß, Schwarz und Grün, Schwarz und Blau, Schwarz und Gelb, Schwarz und Braun, Schwarz und Orange, Rot und Weiß, Rot und Grün, Rot und Blau, Rot und Gelb, Rot und Braun, Rot und Orange, Grün und Weiß, Grün und Blau, Grün und Gelb, Grün und Braun, Grün und Orange, Weiß und Blau, Weiß und Gelb, Weiß und Braun, Weiß und Orange, Blau und Gelb, Blau und Braun, Blau und Orange, Braun und Gelb, Braun und Orange

Innenabschirmung

Komponente Abschirmungstyp Material Abdeckung Beidrahttyp Anmerkungen
Paar(e) Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer) jedes Paar

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,064 Zoll (1,6 mm) 0,709 Zoll (18,0 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,709 Zoll (18,0 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 18,2 Ohm/1000 Fuß 12,39 Ohm/1000 Fuß (40,65 Ohm/km) 30 pF/Fuß (98 pF/m) 55 pF/Fuß (180 pF/m) 50 Ohm 66 % 1,4 Amp pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V (CM), 30 V (UL AWM 2919)

Temperatur

UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
7,1 Zoll (180 mm) 7,1 Zoll (180 mm)

Maximale Zugspannung

500 lbs (230 kg)

Gewicht Kabelgebinde

293 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.491 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.491 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8773 060100 Chrom Rolle 100 ft 612825215868 C
8773 060500 Chrom Rolle 500 ft 612825215882 C
8773 0601000 Chrom Rolle 1.000 ft 612825215875 C
