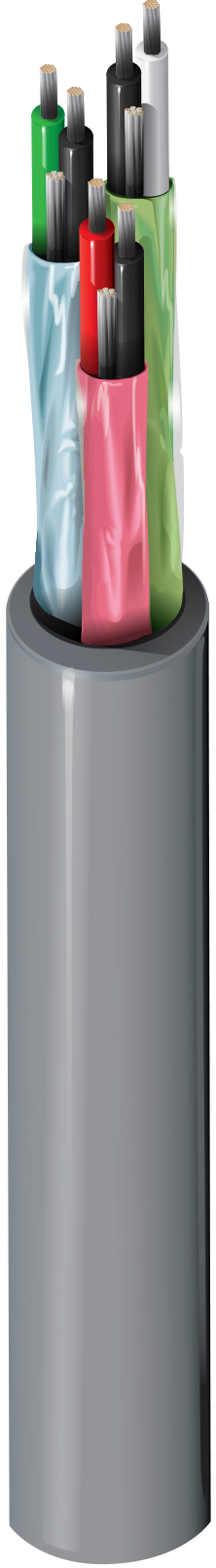

Audio-, Steuer- & Instrumentenkabel, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, FEP-Isolierung, verdrillte Paare einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), Gesamtmantel gemäß Tabelle unten, 22 AWG Litzenleiter aus verzinntem Kupfer.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Umgebungen mit extrem hohen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	Nominal Diameter	No. of Pairs
22	7x30	TC - Tinned Copper	0.03 in	3

Anzahl der Leiter	6

Isolierung

Material	Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene	0.01 in

Farbtafel

Number	Color
1	Black & Red
2	Black & White
3	Black & Green

Innenabschirmung

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	TC - Tinned Copper	22	Stranded

Äußere Abschirmung

Material	Drainwire AWG
No Shield	22

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness
PVDF - Polyvinylidene Fluoride	0.234 in	0.014 in

Elektrische Kenndaten

Leiter DCR

Individual Pair Nominal Shield DCR	Max. Conductor DCR
11.3 Ohm/1000ft	160 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
31 pF/ft	67 pF/ft

Induktivität

Nominal Inductance
0.18 µH/ft

Impedanz

Nominal Characteristic Impedance
50 Ohm

Verzögerung

Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
69 ns/100m	1.47 ns/ft	69%

Bemessungsstrom

Max. Recommended Current [A]
3.5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Temperaturbereich

Betriebstemperaturbereich	-20°C Bis +150°C

Mechanische Kenndaten

Gewicht Kabelgebinde	36 lbs/1000ft
Maximal empfohlene Zugspannung	82 lbs
Minimaler Biegeradius der Nebenachse	2.5 in

Standards

NEC/(UL)-Compliance	CMP
CEC/C(UL)-Compliance	CMP

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/96/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja
