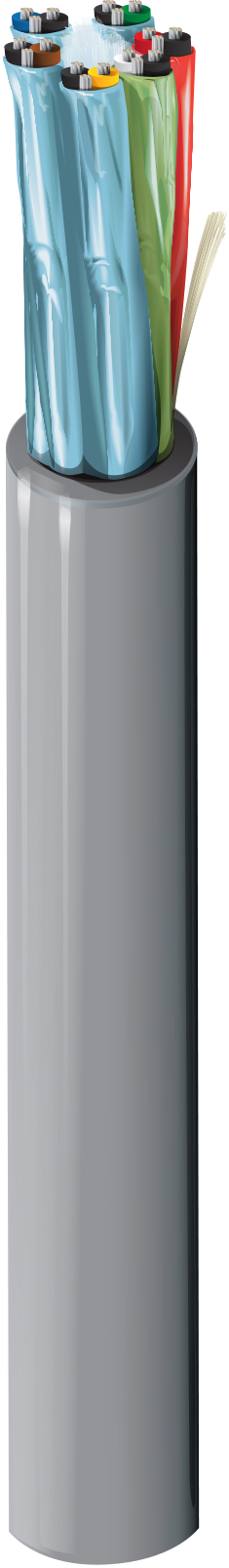

Audio, Steuerung & Instrumentenkabel, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, FEP-Isolierung, 6 verdrillte Paare einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), Gesamtmantel gemäß Tabelle unten, 22 AWG Litzenleiter aus verzinntem Kupfer.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Umgebungen mit extrem hohen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	22	7x30	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
FEP - Fluorinated Ethylene Propylene	0.01 in (0.25 mm)	0.049 in (1.2 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Innenabschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVDF - Polyvinylidene Fluoride	0.014 in (0.36 mm)	0.309 in (7.85 mm)

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Max. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
18.2 Ohm/1000ft	160 Ohm/km	10.46 Ohm/1000ft (34.32 Ohm/km)	31 pF/ft (100 pF/m)	67 pF/ft (220 pF/m)	50 Ohm	0.18 µH/ft (0.59 µH/m)	69%	1.96 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
150°C	-20°C To +150°C

Biegeradius

Stationary Min.	Installation Min.
3.09 in (78.5 mm)	3.09 in (78.5 mm)

Maximale Zugspannung	109.2 lbs (49.53 kg)
Gewicht Kabelgebinde	68 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	NFPA 262 (UL910), FT6
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	8778
