Produktnummer: 8777LS

Audio, Steuerung & Instrument, #22-3pr, PP, Indiv. Folie, LSZH-Jacke, SWA

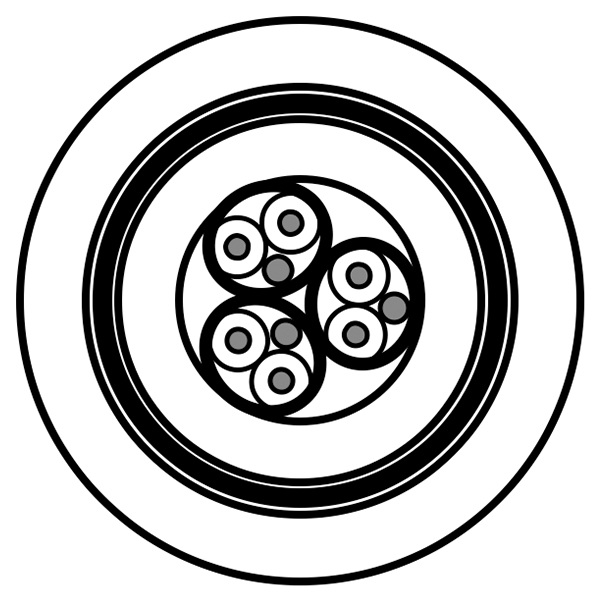

Audio, Steuerung & Instrumentenkabel, 3-paarig, 22 AWG Litzenleiter (7x30) aus verzinntem Kupfer, Polypropylen-Isolierung, einzeln geschirmte Paare (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Ummantelung, Stahldrahtpanzerung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8777LS
  • 8777LS
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Size Stranding Material
22 7x30 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 1.27 mm (0.0500 in) Black & Red, Black & White, Black & Green
Red, Green, Blue

Innenabschirmung

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC each pair
Polyester each pair

Äußere Abschirmung

Material
Bi-Laminate (Alum+Poly)

Innere Ummantelung

Material Nom. Thickness Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7 mm (0.28 in) Chrome (RAL 7037)

Panzerung

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.35 mm (0.0531 in) 11.5 mm (0.453 in)

Gesamtdurchmesser des Kabels (Nennwert)

11,5 mm (0,453 Zoll)

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft) 34.8 Ohm/km (10.6 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 180.4 pF/m (54.99 pF/ft) 50 Ohm 0.59 µH/m (0.18 µH/ft) 2 A

Speisung

Voltage Rating
300 V

Temperatur

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
115 mm (4.53 in)

Umweltverträglichkeit

InnenInnen/AußenAußenInnen/Außen - Euroklasse Eca, Außenbereich, Sonnenlichtbeständigkeit

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

ISO/IEC-Compliance

IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
8777LS.00500 Schwarz Rolle 500 m 8719605019578
8777LS.001000 Schwarz Rolle 1,000 m 8719605019561
