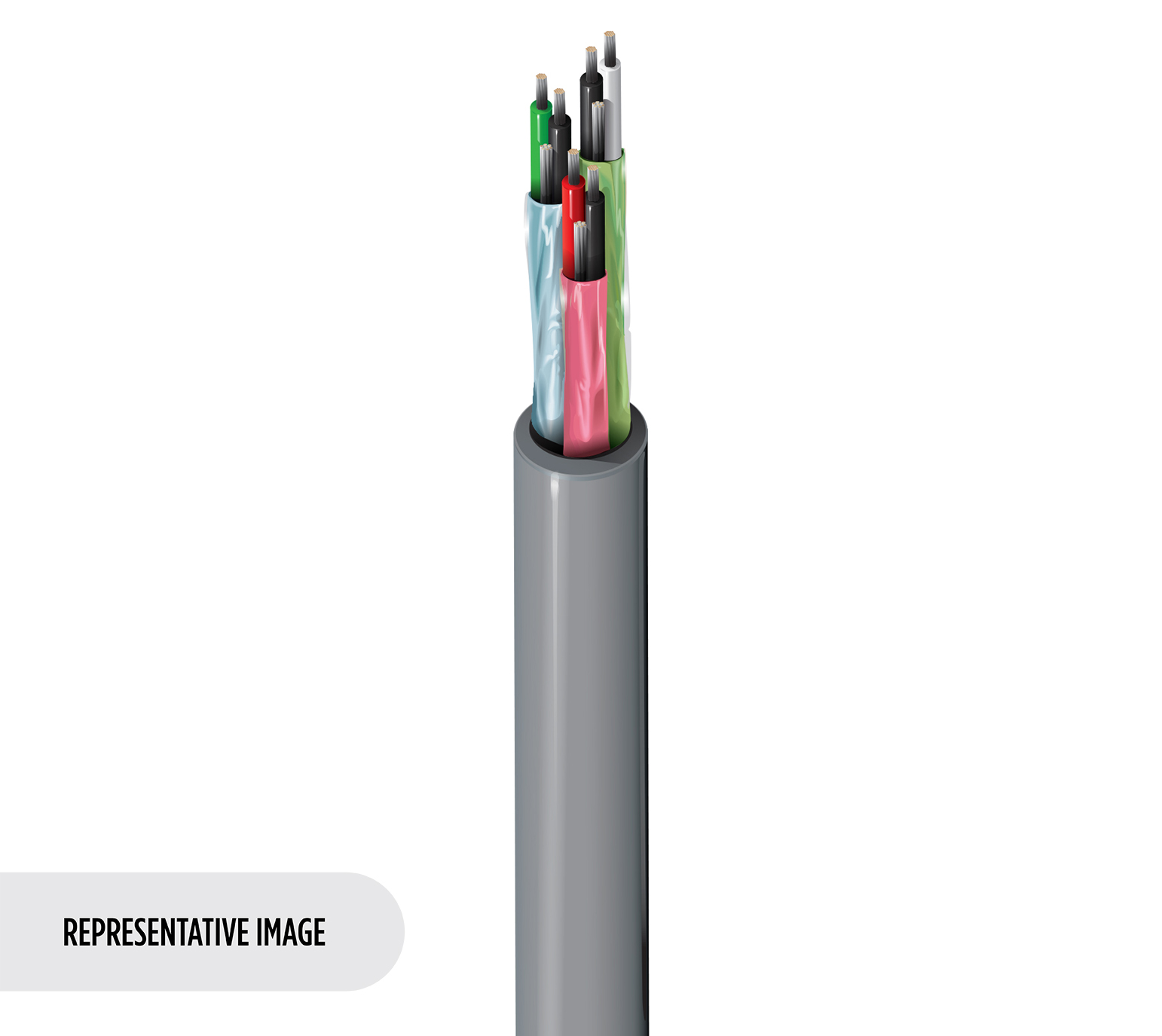

Produktnummer: 8777NH

Audio, Steuerung & Instrument, #22-3pr, PP, Indiv. Folie, LSZH Jkt

Audio, Steuerung & Instrumentenkabel, 3-paarig, 22 AWG Litzenleiter (7x30) aus verzinntem Kupfer, Polypropylen-Isolierung, einzeln geschirmte Paare (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8777NH
  • 8777NH
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Size Stranding Material
22 7x30 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 1.27 mm (0.0500 in) Black & Red, Black & White, Black & Green
Red, Green, Blue

Innenabschirmung

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC each pair
Polyester each pair

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7.00 mm (0.276 in)

Gesamtdurchmesser des Kabels (Nennwert)

7,00 mm (0,276 Zoll)

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft) 34.8 Ohm/km (10.6 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 180.4 pF/m (54.99 pF/ft) 50 Ohm 0.59 µH/m (0.18 µH/ft) 2 A

Speisung

Voltage Rating
300 V

Temperatur

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
70 mm (2.8 in)

Maximale Zugspannung

180 N (40 lbf)

Gewicht Kabelgebinde

42 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Euroklasse Dca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1; CPR UKCA-Klasse: Dca-s1,d1,a1

ISO/IEC-Compliance

IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.336 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.336 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
8777NH.00152 Chrom Rolle 152 m 8719605019608
8777NH.00305 Chrom Rolle 305 m 8719605019615
8777NH.00500 Chrom Rolle 500 m 8719605019622
8777NH.001000 Chrom Rolle 1,000 m 8719605019592
8777NH.01500 Orange Rolle 500 m 8719605187062
