Produktnummer: 88760

Elektronisch, 2 C #18 Str TC, FEP Ins, OS, FEP Jkt, CMP

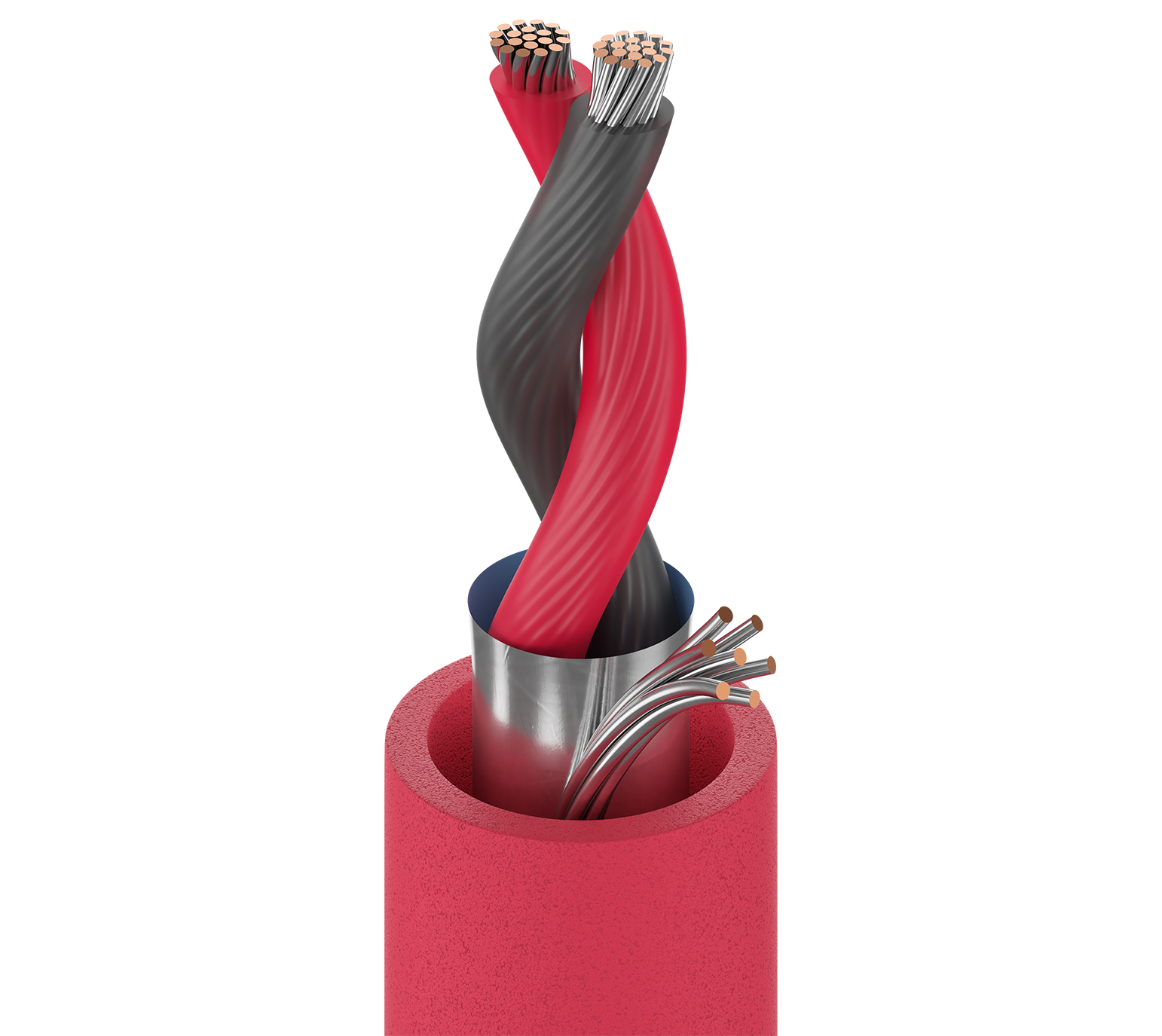

Hochtemperaturelektronik, 2 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, Beldfoil®-Gesamtabschirmung, FEP-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
88760
  • 88760
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen/niedrigen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; feuchte Standorte; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.148 in (3.76 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,148 Zoll (3,76 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 7.06 Ohm/1000ft 51 pF/ft (170 pF/m) 97 pF/ft (320 pF/m) 29 Ohm 1.47 ns/ft 0.15 µH/ft (0.49 µH/m) 69% 17 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

8,49 Ohm/1000 Fuß (27,9 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
150°C -20°C to +150°C

Biegeradius

Stationary Min. Installation Min.
1.5 in (38 mm) 1.5 in (38 mm)

Maximale Zugspannung

62 lbs (28 kg)

Gewicht Kabelgebinde

22 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Keine Plenum-Nummer

8760

Anmerkungen

Für den Einsatz in Innenräumen, aber auch für Anwendungen im Außenbereich und unter der Erde geeignet. Gas- und dampfdichte Ummantelung.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.591 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLEN-AUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN., Y – ENDGÜLTIGE AUFBAULÄNGE KANN UM -10 % BIS +20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.591 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLEN-AUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN., Y – ENDGÜLTIGE AUFBAULÄNGE KANN UM -10 % BIS +20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
88760 002100 Rot Rolle 100 ft 612825217275
88760 002500 Rot Rolle 500 ft 612825217312 C
88760 002U500 Rot UnReel 500 ft 612825217268
88760 0021000 Rot Rolle 1.000 ft 612825217282 C
88760 002U1000 Rot UnReel 1.000 ft 612825217251
88760 0025000 Rot Rolle 5.000 ft 612825217329
88760 00210000 Rot Rolle 10.000 ft 612825217299 C Z
88760 00220000 Rot Rolle 20.000 ft 612825217305 C Y
