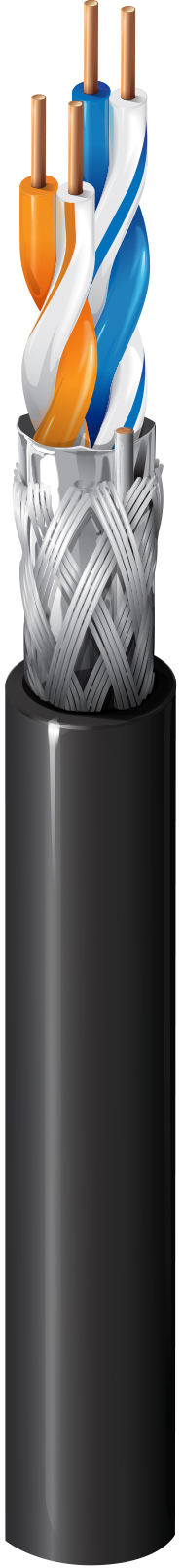

Computer-POS-Kabel, 22 AWG massive blanke Kupferleiter, massive FEP-Isolierung, verdrillte Paare, durchgehende Beldfoil®-Abschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (55 % Abdeckung), 22 AWG massiver verzinnter Kupferableiter, FEP-Ummantelung, Plenum-zertifiziert

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Verkaufsstelle; RS-485-Anwendungen; Umgebungen mit extrem hohen/niedrigen Temperaturen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Line-Ebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Size	Stranding	Material
22	Solid	TC - Tinned Copper

Isolierung

Material	Color Code
FEP - Fluorinated Ethylene Propylene	Blue & White with Blue Stripe, Orange & White with Orange Stripe

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	55%

Anmerkungen zur Tabelle der äußeren Abschirmung	Polyester-Band

Äußere Ummantelung

Material	Nom. Diameter
FEP - Fluorinated Ethylene Propylene	0.262 in

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.
16.5 Ohm/1000ft (54.1 Ohm/km)	15.5 pF/ft (50.9 pF/m)	27 pF/ft (89 pF/m)	100 Ohm	1.46 ns/ft	0.15 µH/ft (0.49 µH/m)	70%

Nom äußere Abschirmung DCR@Cond DCR1-CNV	4,2 Ohm/1000 Fuß (14 Ohm/km)

Speisung

UL Voltage Rating
300 V RMS

Mechanische Kenndaten

Temperatur

Operating
-70°C To +200°C

Maximale Zugspannung	65 lbs (29 kg)
Gewicht Kabelgebinde	41.1 lbs/1000ft (61.2 kg/km)

Standards und Compliance

Entflammbarkeit/Brandverhalten	NFPA 262 Plenum Flammtest (UL910), FT6
NEC/UL-Compliance	CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	9696
