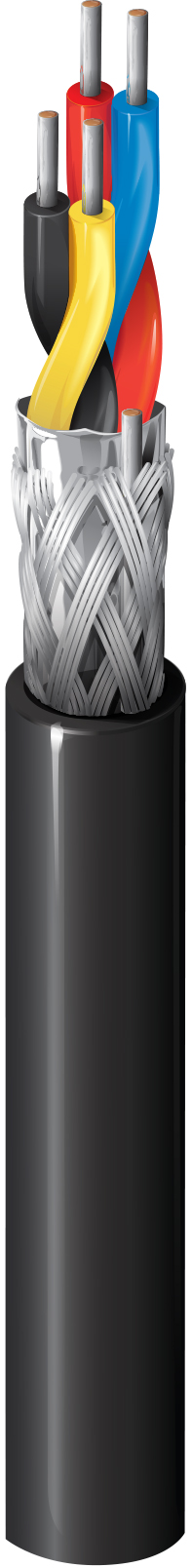

Computer-POS-Kabel, 22 AWG massive verzinnte Kupferleiter, massive FEP-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung) + verzinnte Kupfergeflechtabschirmung (55 % Abdeckung) + Polyesterband, 22 AWG massiver verzinnter Kupferableiter, FEP-Ummantelung, Plenum-zertifiziert

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Verkaufsstelle; RS-485-Anwendungen; Umgebungen mit extrem hohen/niedrigen Temperaturen; Computerkommunikation; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Line-Ebene; Schalttafelverdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	Solid	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene	0.016 in (0.41 mm)	0.058 in (1.5 mm)	Red & Blue, Black & Yellow

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
Braid	Tinned Copper (TC)	56%

Anmerkungen zur Tabelle der äußeren Abschirmung	Polyester-Band

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
FEP - Fluorinated Ethylene Propylene	0.016 in (0.41 mm)	0.272 in	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,272 Zoll

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
20.6 Ohm/1000ft	15.5 pF/ft (50.9 pF/m)	27 pF/ft (89 pF/m)	100 Ohm	1.46 ns/ft	70%	4.8 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	4,9 Ohm/1000 Fuß (16 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100ft]
0.3 MHz	0.4
0.6 MHz	0.53
1 MHz	0.65
1.5 MHz	0.78

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
200°C	-70°C to +200°C

Biegeradius

Stationary Min.	Installation Min.
2.72 in (69.1 mm)	2.72 in

Maximale Zugspannung	65 lbs (29 kg)
Gewicht Kabelgebinde	38 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	NFPA 262 (UL 910), FT6, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMP
CEC/C(UL)-Compliance	CMP
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Keine Plenum-Nummer	9855
