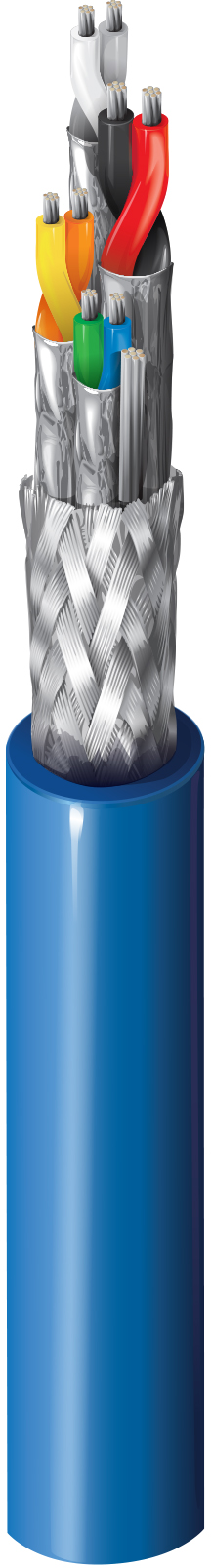

IEEE 802.3 Ethernet-Transceiver 10BASE5, 20 AWG Litzenleiter (7 x 28) aus verzinntem Kupfer, FEP-Isolierung, verdrillte Paare, einzelne Beldfoil®-Abschirmungen (100 % Abdeckung), Polyester-Isolationsband und Duofoil®-Abschirmung + eine Abschirmung aus verzinntem Kupfergeflecht (95 % Abdeckung), Fluorocopolymer-Ummantelung, Plenum-zertifiziert.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	10Base5-Transceiver

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Pairs
20	7x28	TC - Tinned Copper	4

Anzahl der Leiter	8

Isolierung

Material	Material Trade Name	Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene	Teflon®	0.011 in

Farbtafel

Number	Color
1	Gray & White
2	Yellow & Orange
3	Blue & Green
4	Red & Black

Innenabschirmung

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	TC - Tinned Copper	22	7x30

Äußere Abschirmung

Type	Layer	Material	Material Trade Name	Coverage [%]
Tape	1	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
Braid	2	Tinned Copper (TC)		95%

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness	Separator Material
PVDF - Polyvinylidene Fluoride	0.359 in	0.014 in	Polyester Tape

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
9.5 Ohm/1000ft	1.5 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
16.7 pF/ft	29.5 pF/ft

Induktivität

Nominal Inductance
0.2 µH/ft

Impedanz

Nominal Characteristic Impedance	Nominal Characteristic Tolerance
78 Ohm	± 5 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]	Nom. Insertion Loss
10 MHz	6 dB/100m

Verzögerung

Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
78 ns/100m	1.3 ns/ft	78%

Hochfrequenz

Max. Insertion Loss (Attenuation)
6 dB/100m

Bemessungsstrom

Max. Recommended Current [A]
2.8 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Temperaturbereich

UL Temperaturbereich	150°C
Betriebstemperaturbereich	-40°C Bis +150°C

Mechanische Kenndaten

Gewicht Kabelgebinde	90 lbs/1000ft
Maximal empfohlene Zugspannung	175 lbs
Minimaler Biegeradius der Nebenachse	3.75 in

Standards

Kundenreferenzdokument	DEC Artikel-Nr. 17-00321-02
NEC/(UL)-Compliance	CMP
CEC/C(UL)-Compliance	CMP
IEEE-Compliance	IEEE 802.3 10Base5

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/96/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
Einhaltung der EU-Richtlinien	EU-Richtlinie 2003/11/EC (BFR)
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja
