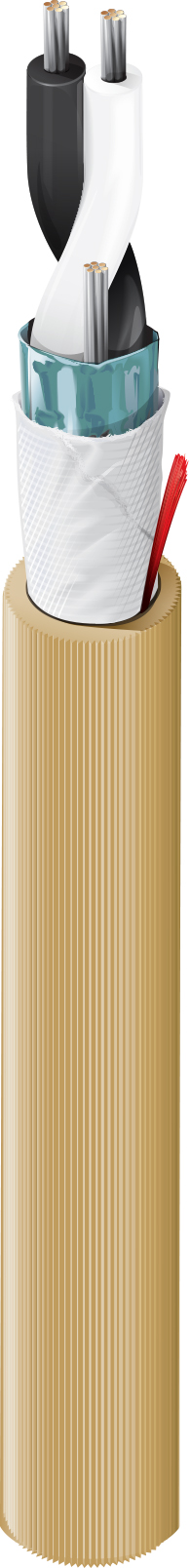

Audio-, Steuerungs- & Instrumentenkabel, 22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, halbstarre PVC-Isolierung, verdrilltes Paar, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 22 AWG Litzenleiter aus verzinntem Kupfer, PVC-Mantel mit Streifenmuster.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22	7x30	TC - Tinned Copper

Isolierung

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.011 in (0.28 mm)	0.051 in (1.3 mm)	Black & White

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.18 in

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Max. Current
18.2 Ohm/1000ft	50 pF/ft (160 pF/m)	95 pF/ft (310 pF/m)	38 Ohm	0.18 µH/ft (0.59 µH/m)	2.9 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	11,45 Ohm/1000 Fuß (37,57 Ohm/km)

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
1.8 in (46 mm)	1.8 in

Maximale Zugspannung	27 lbs (12 kg)
Gewicht Kabelgebinde	21 Pfund/1000 Fuß

Standards und Compliance

Entflammbarkeit/Brandverhalten	UL1685 FT4, FT4
NEC/UL-Compliance	Artikel 800, CMG
AWM-Compliance	AWM 2464
CEC/C(UL)-Compliance	CMG
Einhaltung der europäischen Richtlinien	EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.338 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.338 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
9414 T35500	Beige, Hellbraun	Rolle	500 ft	612825240396
9414 T35U500	Beige, Hellbraun	UnReel	500 ft	612825240372
9414 T351000	Beige, Hellbraun	Rolle	1.000 ft	612825240389	C
9414 T35U1000	Beige, Hellbraun	UnReel	1.000 ft	612825240365
9414 T355000	Beige, Hellbraun	Rolle	5.000 ft	612825240402
