Produktnummer: 9503ELW

RS-232, 3PR #24 Str TC, PO ins, OS, LSZH Jkt, 300V, Cca

3-Paar, 24 AWG Litzenleiter (7 x 32) TC, PE-Isolierung, verdrillte Paare, Beldfoil-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter TC-Ableiter, LSZH-Mantel, Flammwidrigkeit IEC 60332-1-2, CPR Cca

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

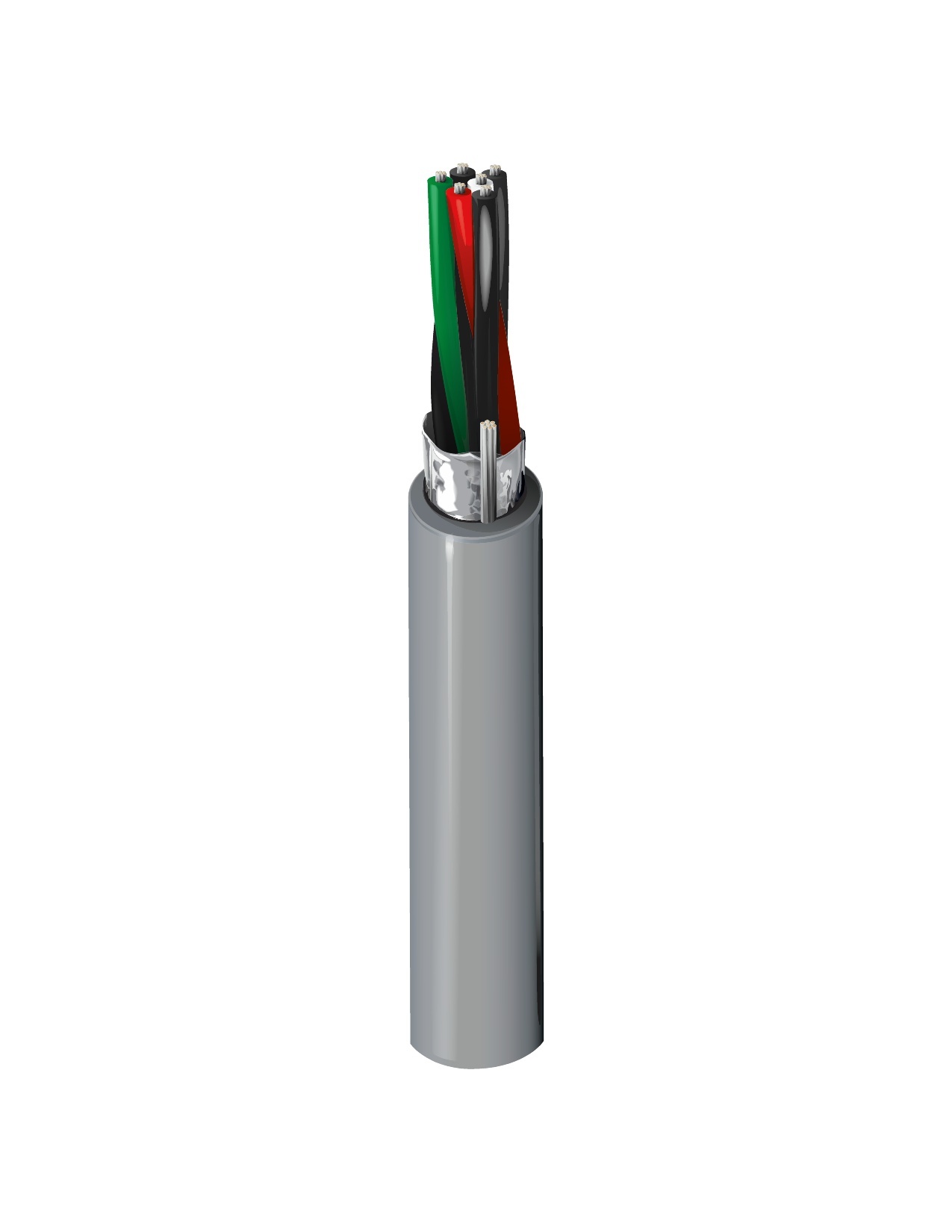

9503ELW
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Mess- und Computerkabel; für EIA RS-232 Datenübertragungsanwendungen

Leiter

Size Stranding Material
24 7x32 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.12 mm (0.0441 in) Black & Red, Black & White, Black & Green

Äußere Abschirmung

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 6.07 mm

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 55.8 Ohm/km (17.0 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 164 pF/m (50.0 pF/ft) 75 Ohm 1.76 Amps per Conductor

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
60.7 mm

Maximale Zugspannung

150 N (34 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Cca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1,d1,a1

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9503ELW.01305 Orange RAL 2003 Rolle 305 m 8719605217462
