Produktnummer: 973108Z

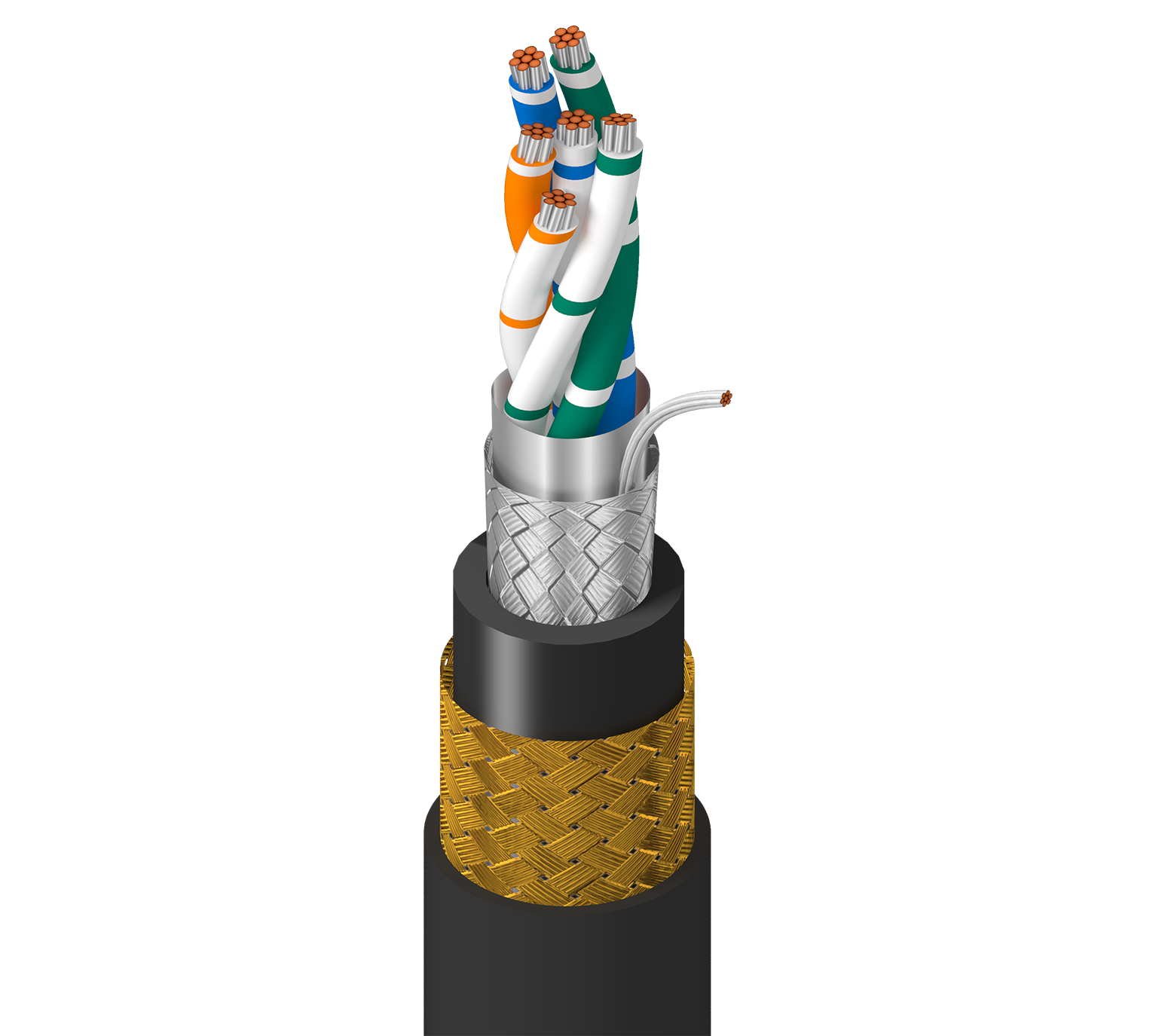

RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, Brnz Brd Armor, LSZH-TS Jkt, CMG, PLTC

RS-485, 3 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (65 %), LSZH-TS-Innenmantel, Panzerung aus Bronzegeflecht, LSZH-TS-Außenmantel, CMG, PLTC

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
973108Z
  • 973108Z
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Schiffsbord, raue Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, Video, Audio, Datenkommunikation usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Innere Ummantelung

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset)

Panzerung

Armor Type & Material
BBA - Bronze Braid Armor

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset) 0.050 in (1.3 mm) 0.623 in (15.8 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,623 Zoll (15,8 mm)

Elektrik

Element Nom. Characteristic Impedence Nom. Velocity of Prop.
Pair(s) 120 Ohm 78%

Hohe Frequenz (Nennwert/typisch)

Element
Pair(s)

Speisung

UL Voltage Rating
300 V (CMG, PLTC)

Umweltverträglichkeit

Außenbereich, Sonnenlichtbeständigkeit

NEC/UL-Compliance

Artikel 725, Artikel 800, CMG, PLTC

CEC/C(UL)-Compliance

CMG

Aktualisierung und Überarbeitung

Revisionsnummer: 0.136 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.136 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
973108Z 0105000 Schwarz 612825257752
