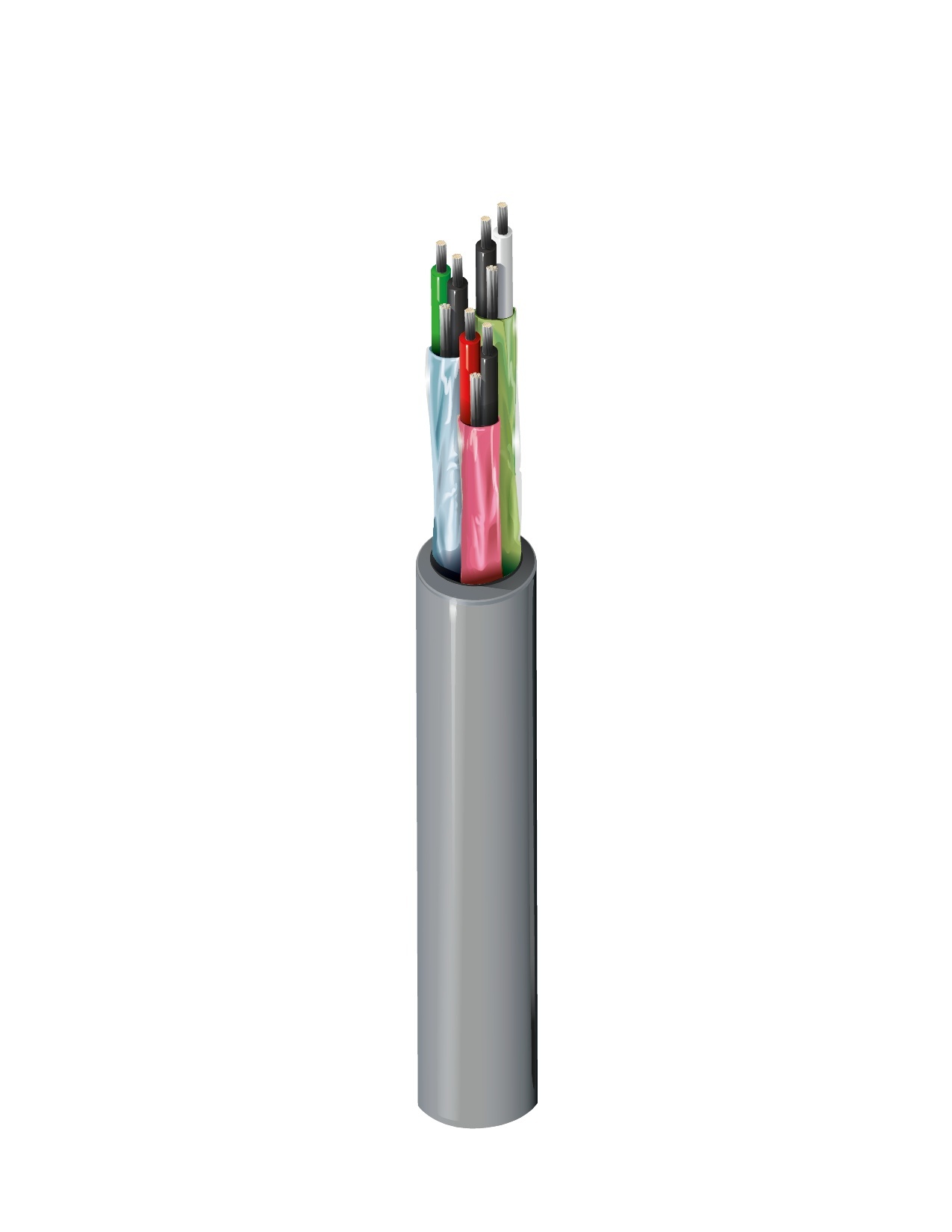

Audio-, Steuerungs- & Instrumentenkabel, 18 AWG Litzenleiter (19 x 30) aus verzinntem Kupfer, Polypropylen-Isolierung, 3 verdrillte Paare, einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 20 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	18 AWG	19x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.019 in (0.48 mm)	0.082 in (2.1 mm)	Black & Red, Black & White, Black & Green

Innenabschirmung

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	20 AWG (7x28) TC	each pair

Äußere Ummantelung

Separator	Material	Nom. Thickness	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.404 in (10.3 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,404 Zoll (10,3 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	7.2 Ohm/1000ft	8.3 Ohm/1000ft (27 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.18 µH/ft (0.59 µH/m)	66%	3.6 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CM), 30 V (AWM 2929)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-20°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
4.0 in (100 mm)	4.0 in (100 mm)

Maximale Zugspannung	186 lbs (84.4 kg)
Gewicht Kabelgebinde	83 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CM
AWM-Compliance	AWM 2919
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.547 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.547 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC	Fußnote
9773 060100	Chrom	Rolle	100 ft	612825258469
9773 060500	Chrom	Rolle	500 ft	612825258483	C
9773 0601000	Chrom	Rolle	1.000 ft	612825258476	C
9773 0605000	Chrom	Rolle	5.000 ft	612825258490	C
