Produktnummer: 9841

RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM

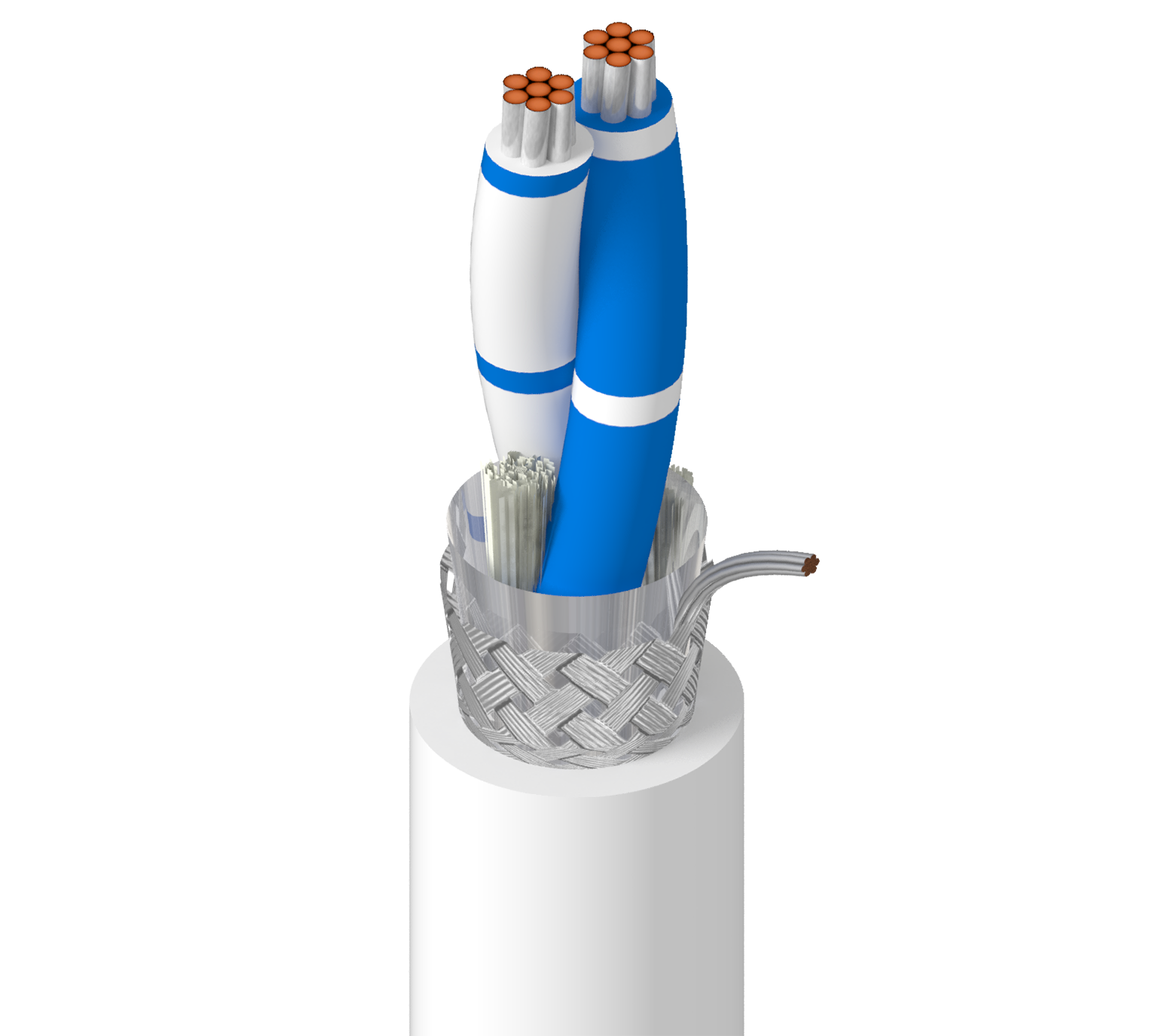

RS-485, 1 Paar 24AWG (7x32) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (90 %), PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9841
  • 9841
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-485, POS; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Panelverdrahtung; serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.023 in (0.58 mm) 0.068 in (1.7 mm) White/Blue Stripe & Blue/White Stripe

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.232 in (5.89 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Mantel-Außendurchmesser +/- 0,020

Gesamtdurchmesser des Kabels (Nennwert)

0,232 Zoll (5,89 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 12.8 pF/ft (42.0 pF/m) 23 pF/ft (75 pF/m) 120 Ohm 1.6 ns/ft 66% 2.1 Amps per Conductor at 25ºC (10°C Temperature Rise)

Nom äußere Abschirmung DCR@Cond DCR1-CNV

3,4 Ohm/1000 Fuß (11 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.6 dB/100ft

Speisung

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Temperatur

UL Temperature Operating
80°C -30°C to +80°C

Biegeradius

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Maximale Zugspannung

72.3 lbs (32.8 kg)

Gewicht Kabelgebinde

36 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL 1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2919

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

DMX-512

Plenum-Nummer

82841, 89841

Keine Plenum-Nummer

9841ZH

Aktualisierung und Überarbeitung

Revisionsnummer: 0.690 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.690 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
9841.0030 Chrom Rolle 30 m 8719605022745
9841 060100 Chrom Rolle 100 ft 612825259442
9841.019999 Chrom Rolle 151 m 8719605022806
9841.01152 Chrom Rolle 152 m 8719605022769
9841.01305 Chrom Rolle 305 m 8719605022790
9841 060500 Chrom Rolle 500 ft 612825259473 C
9841 0601000 Chrom Rolle 1.000 ft 612825259459 C
9841.011000 Chrom Rolle 1,000 m 8719605022752
9841.011525 Chrom Rolle 1,525 m 8719605022776
9841.012000 Chrom Rolle 2,000 m 8719605022783
9841 0605000 Chrom Rolle 5.000 ft 612825259480
9841 06010000 Chrom Rolle 10.000 ft 612825259466 C
9841.03305 Violett Rolle 305 m 8719605022837
9841.031000 Violett Rolle 1,000 m 8719605022820
9841.02305 Gelb Rolle 305 m 8719605022813
