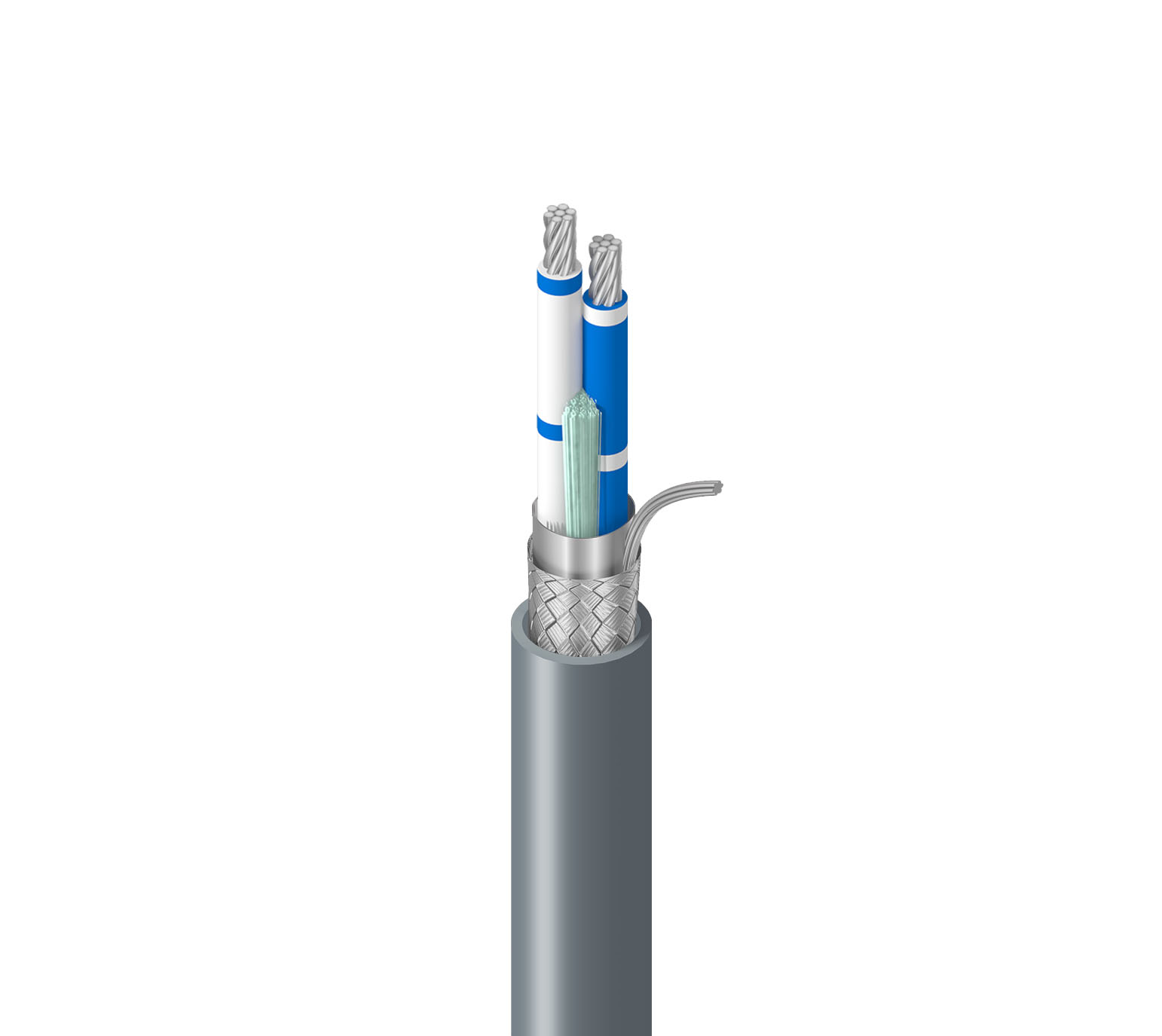

RS-485, 1 Paar, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Polyethylen-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (90 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Mantel, CPR Dca

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-485, POS; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Panelverdrahtung; serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen usw.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.56 mm (0.022 in)	1.73 mm (0.0681 in)	White/Blue & Blue/White

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm (0.035 in)	6.10 mm (0.240 in)

Gesamtdurchmesser des Kabels (Nennwert)	6,10 mm (0,240 Zoll)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
Pair(s)	78.7 Ohm/km (24.0 Ohm/1000ft)	42 pF/m (13 pF/ft)	75.5 pF/m (23.0 pF/ft)	120 Ohm	5.2 ns/m	66%	2.1 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV	11,0 Ohm/km (3,35 Ohm/1000 Fuß)

Hohe Frequenz (Nennwert/typisch)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.97 dB/100m

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
30 mm (1.2 in)	61 mm (2.4 in)

Maximale Zugspannung	328 N (73.7 lbf)
Gewicht Kabelgebinde	52 kg/km (35 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Dca, Innenbereich, halogenfrei, Sonnenlichtbeständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-3-22, IEC 60332-3-24
CPR-Compliance	CPR-Euroklasse: Dca-s2,d1,a1
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
Weitere Standard-Compliance(s)	DMX-512

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.823 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.823 Revisionsdatum: 09-07-2025
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC/EAN	Fußnote
9841NH.00152	Chrom	Rolle	152 m	8719605022929
9841NH.00305	Chrom	Rolle	305 m	8719605022936
9841NH.00500	Chrom	Rolle	500 m	8719605022943
9841NH 0601000	Chrom	Rolle	1.000 ft	612825259497	C
9841NH 0601000	Chrom	Rolle	1.000 ft	612825259497	C
9841NH.001000	Chrom	Rolle	1,000 m	8719605022912
