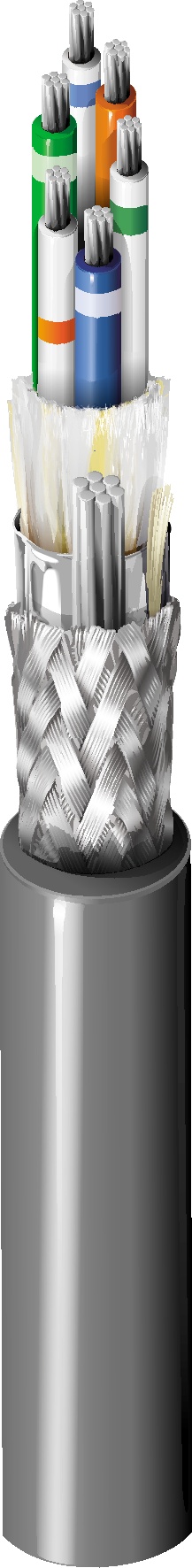

Produktnummer: 9841ZH

RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CM

RS-485, 1 Paar 24AWG (7x32) verzinntes Kupfer, PE-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (90 %), LSZH-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9841ZH
  • 9841ZH
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Belastung durch Nagetiere, Quetschungen oder Schnitte durch Gewalteinwirkung, Vergraben, POS, serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen, im Freien wie Solaranlagen, Beleuchtung usw.

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.028 in (0.71 mm) White/Blue Stripe & Blue/White Stripe, White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.258 in (6.55 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,258 Zoll (6,55 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 24.0 Ohm/1000ft (78.7 Ohm/km) 14.5 pF/ft (47.6 pF/m) 26 pF/ft (85 pF/m) 120 Ohm 1.6 ns/ft 66% 2.1 Amps per Conductor at 25ºC

Hohe Frequenz (Nennwert/typisch)

Element
Pair(s)

Speisung

UL Voltage Rating
300 V (CMG)

Temperatur

UL Temperature Operating
75°C -20°C to 75°C

Maximale Zugspannung

72.3 lbs (32.8 kg)

Gewicht Kabelgebinde

33 lbs/1000ft (49 kg/km)

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

UL1685 FT4

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 21088

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.277 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.277 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
9841ZH 060500 Chrom 612825382591
