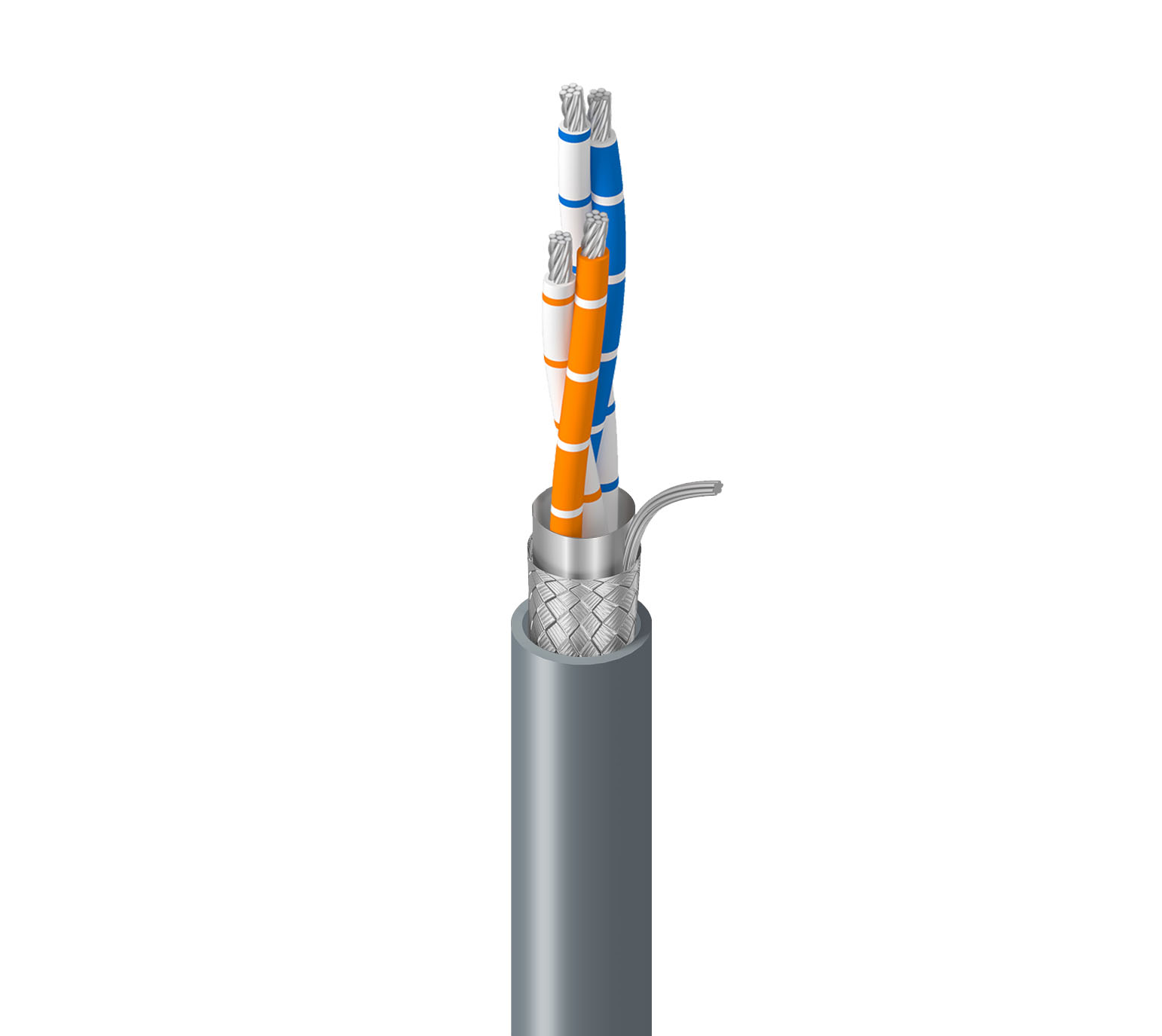

RS-485, 2 Paare, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Polyethylen-Isolierung, verdrillte Paare, Beldfoil®-Gesamtabschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (90 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Mantel, CPR Cca

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-485, POS; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Panelverdrahtung; serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen usw.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.56 mm (0.022 in)	1.73 mm (0.0681 in)	White/Blue & Blue/White, White/Orange & Orange/White

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.0 mm (0.039 in)	8.40 mm (0.331 in)

Gesamtdurchmesser des Kabels (Nennwert)	8,40 mm (0,331 Zoll)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
Pair(s)	78.7 Ohm/km (24.0 Ohm/1000ft)	42 pF/m (13 pF/ft)	75.5 pF/m (23.0 pF/ft)	120 Ohm	5.2 ns/m	66%	2.1 Amps per Conductor

Nom äußere Abschirmung DCR@Cond DCR1-CNV	7,2 Ohm/1000 Fuß (24 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation) [dB/100m]
Pair(s)	1	1.97

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Biegeradius

Stationary Min.	Installation Min.
44 mm (1.7 in)	88 mm (3.5 in)

Maximale Zugspannung	395 N (88.8 lbf)
Gewicht Kabelgebinde	96 kg/km (65 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Cca, Innenbereich, nicht halogeniert, Sonnenlichtbeständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR-Euroklasse: Cca-s1a,d1,a1
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 80 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
Weitere Standard-Compliance(s)	DMX-512
